纳米材料研发利器：实验型卧式棒销砂磨机的多元应用与核心技术解析

TC-FT0.3实验型卧式棒销纳米砂磨机是一种水平式连续性生产的超微粒分散机。其工作过程是利用泵浦（气动隔膜泵、螺杆泵、齿轮泵、转子泵等）将预先分散润湿处理后的固-液相混合物料输入主机研磨腔，研磨腔内填充适量的研磨介质，经由分散叶片高速转动，赋予研磨介质足够的动能，使物料和研磨介质在研磨腔内做不规则的相对运动。

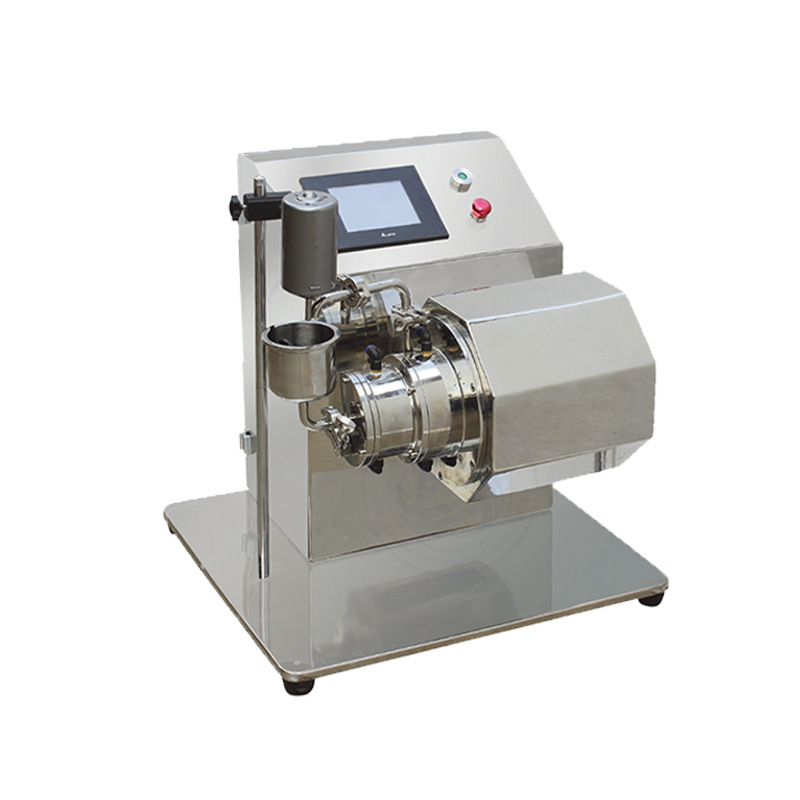

实验型卧式棒销纳米砂磨机

一、设备概述与工作原理

实验型卧式棒销纳米砂磨机是专为实验室研发设计的湿法纳米研磨设备，采用水平式连续生产工艺。其核心工作原理是通过高速旋转的分散叶片驱动研磨介质，使物料在研磨腔内经历冲击、摩擦和剪切等多重作用，最终实现纳米级分散效果。

设备工作时，预处理的固-液相混合物料通过泵浦系统送入研磨腔，在填充的研磨介质共同作用下完成细化过程。特殊的动态分离装置可精确分离物料与介质，确保出料粒度均匀分布在200nm-2μm范围内。这种设计不仅保证了研磨效率，还最大限度地避免了物料污染和热损伤。

卧式砂磨机是一种水平式连续性生产的超微粒分散机，其工作过程是利用泵浦（气动隔膜泵、螺杆泵、齿轮泵、转子泵等）将预先分散润湿处理后的固－液相混合物料输入主机研磨腔，研磨腔内填充适量的研磨介质，经由分散叶片高速转动，赋予研磨介质足够的动能，使物料和研磨介质在研磨腔内做不规则的相对运动，物料主要是在离心力和介质间的压力作用下通过冲击、摩擦、剪切的方式来使物料受力变形产生应力场，当应力大于物料的屈服应力或断裂极限时，颗粒就会发生塑性变形或破裂，达到磨细物料和分散聚集体的目的。再经由特殊分离装置，将被研磨分散物料与介质分离从出料口排出。

产品画册下载：实验型卧式棒销纳米砂磨机（TC-FT0.3）画册.pdf

二、核心技术特点

1. 智能化控制系统
   设备配备先进的触摸屏和PLC控制系统，可精确设定和调节转速、时间、温度等关键参数。智能化的操作界面使研究人员能够轻松完成复杂工艺的设定和监控，实时记录实验数据，为工艺优化提供可靠依据。

2. 灵活的材质配置
   研磨腔和核心部件提供多种材质选择，包括氧化锆、碳化钨、聚氨酯等，可根据物料特性选择最合适的组合。这种灵活的配置确保了设备能够适应从高硬度陶瓷到敏感生物材料的各种研磨需求。

3. 精确的温控系统
   采用夹层冷却结构，通过循环冷却液有效控制研磨过程中的温度升高。这一特性特别适合热敏性物料的处理，如医药中间体和某些高分子材料，确保物料性质在研磨过程中不被破坏。

4. 可放大生产工艺
   设备的设计充分考虑了实验室研发与工业化生产的衔接，实验级参数可直接放大到生产规模。这一特点大大缩短了从实验室研究到产业化生产的时间周期，提高了研发效率。

三、广泛应用领域

1. 新能源材料开发
   在锂离子电池材料领域，该设备可用于正极材料（如磷酸铁锂、三元材料）和负极材料的纳米化处理。通过精确控制颗粒尺寸和分布，显著提升电池材料的电化学性能。同时，在燃料电池催化剂、太阳能电池材料等方面也有重要应用。

2. 电子材料精细加工
   设备适用于MLCC（多层陶瓷电容器）介质材料、电子浆料、半导体材料的纳米级研磨。通过优化颗粒形貌和分散性，可显著改善电子元件的性能和可靠性。在陶瓷墨水、导电浆料等电子化工材料领域同样发挥重要作用。

3. 生物医药与化妆品
   在制药领域，用于药物载体、难溶性药物纳米化的研发；在化妆品行业，适用于活性成分的纳米乳化处理，提高产品的稳定性和生物利用度。设备完全封闭的设计符合洁净生产要求，避免外界污染。

4. 先进陶瓷与新材料
   适用于各种结构陶瓷和功能陶瓷材料的预处理，包括氧化铝、氮化硅、碳化硅等材料的纳米化研磨。在新材料研发方面，可用于石墨烯、碳纳米管等纳米材料的分散和改性。

四、特殊场景应用案例

1. 科研机构创新研究
   在高校和科研院所，该设备为材料科学研究提供了重要平台。研究人员可利用其进行纳米复合材料的制备、新型功能材料的开发等前沿课题研究。设备的小批量处理能力（0.25-0.7L）特别适合实验阶段的配方筛选和工艺优化。

2. 企业研发中心技术攻关
   在企业研发部门，该设备常用于产品升级和新产品开发。通过纳米化处理改善现有产品性能，或开发具有特殊功能的新材料。设备的可放大性确保了实验室成果能够快速转化为生产力。

3. 质量控制与标准制定
   在检测机构和标准制定单位，该设备可用于建立材料纳米化的标准工艺流程，为行业提供技术规范和检验标准。其稳定的性能和可重复的结果为质量控制和产品认证提供了可靠保障。

4. 该系列产品应用广泛，适用于陶瓷墨水、热转印喷墨、纳米颜料、磁性材料、磷酸铁锂、 医药、电子浆料、氧化铝材料、硅酸锆材、非金属矿粉体、化妆品、其它新型纳米材料。

五、技术优势与发展前景

该设备在纳米材料研发领域具有显著优势：首先，其精确的粒度控制能力可满足最严格的研发要求；其次，灵活的配置方案使其能够适应多种特殊材料的处理需求；最后，智能化的操作系统大大降低了使用门槛，提高了研发效率。

随着纳米技术的快速发展，该设备在以下领域具有广阔的应用前景：新型能源材料的开发、生物医学材料的创新、电子信息的微型化发展、环保材料的研发等。设备制造商也在持续优化产品性能，如提高能耗效率、增强智能化水平、扩大处理范围等，以满足日益增长的研发需求。

六、选型与使用建议

在选择设备时，用户需考虑以下因素：首先是物料的特性，包括硬度、粘度、敏感度等；其次是研发目标，如所需达到的粒度范围、产量要求等；最后是预算和空间限制。建议用户在选购前进行充分的工艺试验，以确定最适合的配置方案。

在使用过程中，要注意定期维护设备，特别是研磨介质和分离装置的检查与更换。同时，建立完善的操作规程和质量控制体系，确保实验结果的可靠性和可重复性。

• 按细度需求选择：

  • 目标细度≤50nm：优先选用高转速（≥2000rpm）、小介质（0.05-0.2mm）的机型。

  • 细度100-200nm：常规机型即可满足。

• 按物料特性选择：

  • 防金属污染：选用陶瓷或聚氨酯材质研磨腔及分离器。

  • 高粘度物料：选择大流量循环设计或卧式砂磨机。

• 按生产规模适配：

  • 实验室研发：容积0.3-1L的小型机。

  • 中试放大：选择与量产设备参数接近的机型，确保实验结果可复制。

• 附加功能考量：

  • 温控需求：选配夹套冷却/加热系统；

  • 自动化需求：支持智能控制或数据记录的机型。

七、实验型卧式棒销砂磨机（TC-FT0.3）技术参数

电动搅拌头：功率120W,转速3000r/min，定时0-120min/常开，对浆料进行分散防止团聚沉淀。

物料罐： 容积1L，全304不锈钢，带夹层，可通冷却液循环进行冷却。

研磨腔：设备的研磨工作部分，转子和研磨内筒可根据客户的物料特性更换相应的材质，可选氧化铝、氧化锆、碳化硅、氮化硅、聚氨酯等，带夹层，可通冷却液循环进行冷却。

电机：功率1.1KW，转速2875r/min，设备研磨的主要动力。

触摸屏：西门子7寸触摸屏，连同PLC对设备进行一体化控制，可针对物料进行针对性的工艺参数设置。
