一、研磨车间里那些“温度一过就报废”的物料，到底有什么共性
在电子陶瓷、锂电正极、磁性材料、稀土抛光粉、荧光粉的工业化车间里，有一类让工艺工程师非常头疼的物料——
它们在常温行星球磨机的料仓里被反复撞击、挤压、摩擦，十几分钟之内，罐内温度就能从室温迅速攀升到 50℃、60℃，甚至更高。
一旦温度越过物料的临界点，原本纯相的粉体就会出现分解、氧化、相变、团聚、烧结等一系列不可逆变化：
| 物料类型 | 典型物料 | 温度过高的后果 |
|---|---|---|
| 锂电正极材料 | 钴酸锂、锰酸锂 | 与空气中水汽/氧气反应，生成碳酸锂、氧化锂杂质，影响克容量与循环寿命 |
| 铁氧体材料 | Ni-Zn铁氧体、Mn-Zn铁氧体 | 氧化成Fe₂O₃杂相，磁导率μi大幅下降，Q值不稳定 |
| MLCC介质陶瓷 | 钛酸钡、氧化锆陶瓷 | 粉末局部团聚、烧结，造粒粒度分布变宽，烧成致密度下降 |
| 发光材料 | 稀土抛光粉、荧光粉 | 晶格被破坏，发光亮度、余辉时间断崖式下跌 |
| 生物医药 | 医药中间体、生物酶制剂 | 超过30℃开始失活 |
这些物料有一个共同的名字——热敏粉体。
它们对研磨温度极为敏感。普通行星球磨机、滚筒球磨机、振动球磨机在长时间高能研磨下，都会让罐内温升失控，进而引发整批物料“打磨报废”。
一位锂电正极材料厂家的工艺负责人曾这样形容：
“我们买回来一罐料，磨完一看颜色都变了，结果整批重做。”
这不是危言耸听，而是热敏粉体研磨车间每天都在发生的真实场景。
要解决这一类问题，最直接也最有效的方式不是给物料做后处理，而是 在研磨过程里把温度按下去。这就是 低温行星球磨机 诞生的根本原因。
二、核心原理：为什么它能从根源压制温升

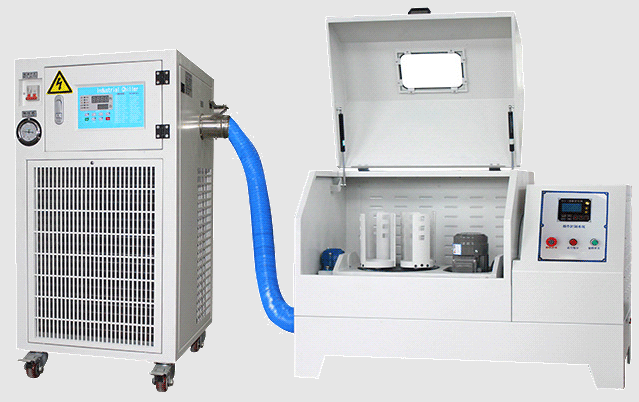

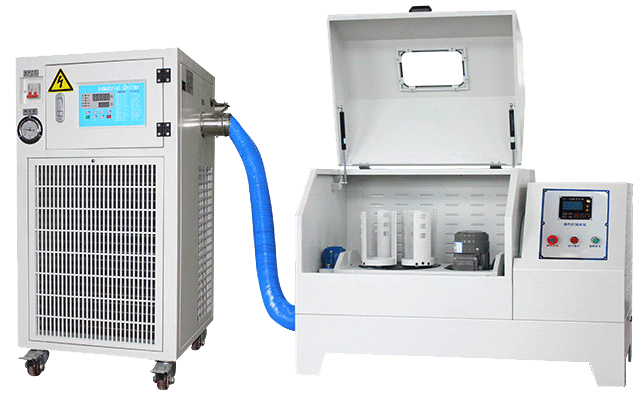

低温行星球磨机的结构并不复杂——它本质上是 一台标准行星球磨机主机 + 一套外置空冷装置 的组合。
工艺逻辑：行星球磨机提供高能研磨所需的离心力场与撞击频率，空冷装置则同步、持续地把球磨腔内的热量带走，让温度曲线不再失控。
2.1 行星研磨本身的工作逻辑
行星球磨机的核心是 公转 + 自转的双离心力场：
-
研磨盘公转带动球磨罐做圆周运动
-
球磨罐自身再绕自身轴线自转
-
罐内研磨球在两个相反方向的离心力作用下，沿罐壁做高速碰撞、剪切、摩擦
这种“行星式”运动可以让罐内研磨球在数百转/分的转速下，产生数十倍于重力的有效加速度，从而使物料被快速粉碎至亚微米乃至纳米级别。
低温行星球磨机保留了完整的行星研磨机构：
| 参数 | 范围 |
|---|---|
| 公转转速 | 30～435 rpm（可调） |
| 自转转速 | 60～870 rpm（可调） |
| 最大装样量 | 罐容积的 2/3 |
| 最小出料粒度 | 可达 0.1 μm |
2.2 空冷装置如何压住升温曲线
高速撞击必然伴随摩擦热、塑性变形热、化学吸附热。普通行星球磨机在长时间运行下，料仓局部温度很容易突破临界点。

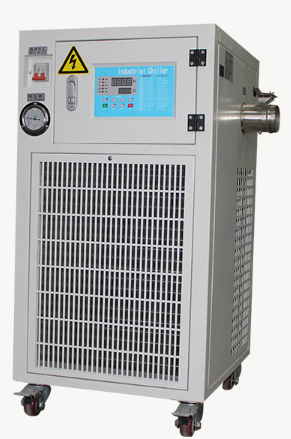

低温行星球磨机的外置空冷装置采用的是空调压缩制冷原理：
-
压缩机把低温冷媒通过冷凝器、蒸发器循环
-
风扇把冷气吹进球磨腔内壁
-
温度在研磨过程中始终被锁定在 5～15℃ 区间
几点说明：
-
控温区间受环境温度影响：夏季30℃环境时，球磨腔温度通常稳定在 10～15℃；冬季或空调房内可逼近 5℃
-
空冷装置比传统液氮冷却、电制冷机组更节能，结构简单、维护方便、能耗低，适合实验室长时间不间断运行
-

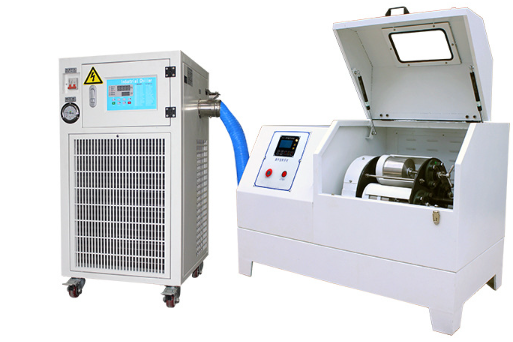

同一套空冷装置可适配立式、全方位、卧式多种行星球磨机主机形态
2.3 为什么控温区间设计在 5～15℃
电子陶瓷、磁性材料、锂电正极材料、稀土抛光粉、催化材料的临界相变温度一般在 30～80℃ 之间。
让腔体温度始终低于相变临界点 10～20℃ 以上，是工业上规避升温变质最稳妥的余量。
5～15℃ 既能保证热敏物料在研磨过程中结构稳定，又不至于让研磨罐内壁结露产生水汽、影响粉体纯度，是综合考虑能耗、相变抑制、水汽控制后的最优区间。
三、典型工艺场景
3.1 锂电正极材料前驱体与正极材料的防氧化研磨
适用物料：钴酸锂（LiCoO₂）、锰酸锂（LiMn₂O₄）、镍钴锰三元（NCM）、磷酸铁锂（LiFePO₄）
风险：
-
LiCoO₂ 与 CO₂、H₂O 反应生成 Li₂CO₃，克容量下降
-
NCM 表层氧化成 Ni³⁺ 杂相，影响循环寿命
-
LiFePO₄ 表面氧化成 Fe³⁺，导电性急剧下降
解决方案：将研磨温度控制在 5～15℃，配合真空球磨罐，在低露点、低氧分压环境下完成粒度控制。
3.2 电子陶瓷与MLCC介质粉体的均匀细磨
适用物料：钛酸钡（BaTiO₃）、钛酸锶钡（(Ba,Sr)TiO₃）、氧化铝陶瓷、氧化锆陶瓷
核心要求：烧成前粉体的粒度分布、比表面积、晶型完整度，直接决定烧成瓷体的介电常数、损耗角正切、温度稳定性。
解决方案：低温研磨让 BaTiO₃ 在不破坏四方相的前提下，达到 D50 0.5～1μm 的均匀粒度，烧成瓷体的介电常数和击穿电压显著提升。
3.3 磁性铁氧体的相保护研磨
适用物料：Ni-Zn、Mn-Zn 铁氧体
风险：研磨温度过高，二价 Fe²⁺ 易被氧化成三价 Fe³⁺，生成 α-Fe₂O₃ 杂相，导致 μi 与 Q 值波动。
解决方案：低温研磨 + 真空/惰性气体保护，确保 Fe²⁺ 不被氧化，烧成磁芯的高频损耗、高温稳定性保持设计值。在5G通信电源变压器、车规级电感等高端磁性器件生产线中尤为重要。
3.4 稀土抛光粉与荧光粉的低温细磨
适用物料：铈基抛光粉、荧光粉、长余辉发光粉
风险：研磨温度过临界点，晶格畸变让发光中心失活，发光强度断崖式下降。
解决方案：低温行星球磨机让晶格破坏只发生在球-粉碰撞点上，而不会被摩擦热在整个料仓内持续放大。
3.5 催化剂、医药中间体、热敏生物制剂的活性保留
适用物料：燃料电池催化剂（Pt/C、PtCo/C）、手性合成中间体、生物酶制剂、益生菌冻干粉
解决方案：在 5～10℃ 区间完成粒度控制，同时保留 90%以上 的生物活性——这是普通研磨设备难以企及的。
四、完整规格体系与选型逻辑
湖南粉体装备研究院官方规格涵盖 XQM-0.4A ～ XQM-16A 共7个型号，覆盖从实验室小试到中试规模的不同需求。
4.1 基本配置参数
| 型号 | 规格 | 可配球磨罐 | 罐数量 | 备注 |
|---|---|---|---|---|
| XQM-0.4A | 0.4L | 50～100ml | 4只 | 可配50ml真空罐 |
| XQM-2A | 2L | 50～500ml | 4只 | 可配50～250ml真空罐 |
| XQM-4A | 4L | 250～1000ml | 4只 | 可配50～1000ml真空罐 |
| XQM-8A | 8L | 1～2L | 4只 | 可配50～2000ml真空罐 |
| XQM-10A | 10L | 1～2.5L | 4只 | 可配1～2L真空罐 |
| XQM-12A | 12L | 1～3L | 4只 | 可配1～2L真空罐 |
| XQM-16A | 16L | 2～4L | 4只 | 可配1～3L真空罐 |
4.2 性能与物理参数总表
| 型号 | 电源 | 功率 | 公转rpm | 自转rpm | 噪声dB | 净重kg | 外形尺寸(mm) |
|---|---|---|---|---|---|---|---|
| XQM-0.4A | 220V | 0.25kW | 45～435 | 90～870 | 58±5 | 29 | 500×300×340 |
| XQM-2A | 220V | 0.75kW | 35～335 | 70～670 | 60±5 | 80 | 750×470×564 |
| XQM-4A | 220V | 0.75kW | 35～335 | 70～670 | 60±5 | 80 | 750×470×564 |
| XQM-8A | 220V | 1.5kW | 35～290 | 70～580 | 60±5 | 132 | 880×560×670 |
| XQM-10A | 220V | 1.5kW | 35～290 | 70～580 | 60±5 | 132 | 880×560×670 |
| XQM-12A | 220V | 1.5kW | 35～290 | 70～580 | 60±5 | 132 | 880×560×670 |
| XQM-16A | 380V | 3kW | 30～255 | 60～510 | 65±5 | 203 | 950×600×710 |
4.3 选型建议
| 使用场景 | 推荐型号 | 说明 |
|---|---|---|
| 实验室小试、新材料探索 | XQM-0.4A、XQM-2A | 配合真空罐做小批量工艺摸底 |
| 中试与小批量生产 | XQM-4A、XQM-8A | 工艺放大，保持实验室级颗粒级配还原度 |
| 公斤级量产工艺验证 | XQM-10A～XQM-16A | 最大装样量约10L（按2/3装填率计） |
其他通用参数：
-
进料粒度：土壤料≤10mm，其他硬质物料≤3mm
-
出料粒度：最小可达0.1μm（受物料硬度、磨球配比、研磨时间影响）
-
传动方式：齿轮传动，确保高负载下转速稳定与研磨重现性
五、低温行星球磨机 vs 液氮研磨 vs 冰水浴研磨
| 对比维度 | 低温行星球磨机 | 液氮研磨（-196℃） | 冰水浴研磨（≈0℃） |
|---|---|---|---|
| 温度稳定性 | ✅ 5～15℃ 稳态可控 | ❌ 温度过低，持续蒸发 | ❌ 被动冷却，温度快速回升 |
| 运行成本 | ✅ 低（空冷循环） | ❌ 高（液氮持续消耗） | ✅ 低 |
| 操作便捷性 | ✅ 一键启动，自动控温 | ❌ 需专业防护，操作繁琐 | ✅ 简单 |
| 气氛控制 | ✅ 可选真空罐 | ⚠️ 氮气气氛，可能影响反应路径 | ❌ 无法控制 |
| 适用场景 | 绝大多数热敏粉体 | 极低温脆性粉碎 | 低能、短时研磨 |
结论：低温行星球磨机的 5～15℃ 区间 + 空冷循环，几乎是热敏粉体研磨的最优解。
六、工艺落地：钴酸锂正极材料研磨实操流程
| 工序 | 操作要点 | 关键参数 |
|---|---|---|
| 1. 配料 | 称取LiCoO₂原料，按球料比4:1～6:1加入氧化锆磨球 | 总装料量 ≤ 罐容积的2/3 |
| 2. 装罐 | 将磨球与粉体依次装入真空球磨罐，密封 | 真空度 ≤ -0.09MPa |
| 3. 装卡 | 对称装入主机卡槽（4罐位需两两配平） | 对称质量偏差 ≤ 5g |
| 4. 启动空冷 | 提前5分钟开启，让球磨腔预冷到10℃ | 球磨腔温度 ≤ 15℃ |
| 5. 设定工艺 | 公转80rpm/自转200rpm，正反交替30min，总时长4h | 转速根据物料微调 |
| 6. 过程监控 | 观察电流、温升，必要时停机取样测D50 | 电流稳定 ±5% 为正常 |
| 7. 出料 | 真空状态下取出物料，转入下一道工序 | 装袋后立即密封保存 |
工艺效果：钴酸锂颗粒被破碎到 D50 0.6～1.0μm，颗粒表面无明显氧化层，烧结后克容量稳定在 145mAh/g以上，500周容量保持率 ≥90%。
七、日常使用注意事项与维护建议
7.1 装罐配平必须对称
行星球磨机运转建立在严格的动平衡基础上。4个工位运行时必须两两对称，任意两罐质量差不应大于总质量的 ±2%，否则会加剧轴承磨损、引发异常噪声甚至机械故障。
7.2 空冷装置的运行环境要求
-
环境温度：建议保持在 25℃以下，必要时开启实验室空调辅助降温
-
通风：冷凝器需良好散热，远离热源与遮挡物
-
制冷剂：定期检查压缩机工况，按说明书补充冷媒
7.3 球磨罐与磨球材质选择
| 材质 | 适用场景 |
|---|---|
| 氧化锆（ZrO₂） | 电子陶瓷、磁性材料、电池材料（硬度高、耐磨） |
| 氧化铝（Al₂O₃） | 中等硬度粉体（成本较低） |
| 不锈钢（304/316） | 矿物冶金（硬度高、韧性高） |
| 尼龙、聚氨酯 | 药物制剂、抛光粉（对金属污染敏感） |
核心原则：罐体与磨球材质硬度应略高于被研磨物料，且与目标粉体的最终纯度要求一致。
7.4 真空球磨罐的密封维护
O形密封圈每完成 50～100次 真空研磨后，应拆下检查是否龟裂、压痕过深。发现密封缺陷需立即更换，否则会导致真空度下降、低露点保护失效。
八、与其他粉体研磨装备的协同使用
实际生产中，低温行星球磨机常与粗碎、中碎、混合设备协同使用，形成完整工艺链：
| 阶段 | 设备 | 功能 | 出料粒度 |
|---|---|---|---|
| 粗碎 | 颚式破碎机、对辊破碎机 | 原料预破碎 | ≤3mm |
| 中碎 | 滚筒球磨机、振动球磨机 | 进一步研磨 | 几十微米级 |
| 精细 | 低温行星球磨机 | 亚微米/纳米级研磨，全程5～15℃ | ≤1μm |
| 混合 | V型混合机、双锥混合机 | 干粉预混与最终混合 | — |
九、结语：选型时看哪几项硬指标
| 硬指标 | 选型要点 |
|---|---|
| 温度区间 | 5～15℃ 是工业常用窗口，要求设备能在长期高负载下稳定维持 |
| 转速可调范围 | 公转与自转独立可调，支持正反交替运行 |
| 罐体材质 | 氧化锆、氧化铝、不锈钢、聚氨酯多罐体可选 |
| 真空罐能力 | 高活性物料必须能选配真空罐隔绝水氧 |
| 空冷可靠性 | 压缩机品牌、冷凝器散热、冷媒补充周期需考察 |
| 工艺可放大性 | 从 XQM-0.4A 到 XQM-16A 全规格覆盖，重现性可控 |
热敏粉体的研磨工艺：控温是前提，离心力场是核心，罐体材质是兜底。
这三件事，低温行星球磨机一次性全部解决。
如果你正在为钴酸锂、铁氧体、MLCC介质粉、稀土抛光粉、催化剂等物料的研磨变质问题发愁，不妨带着原料来一次工艺验证。湖南粉体装备研究院可提供从 XQM-0.4A 到 XQM-16A 全规格的工艺打样服务。
