产品介绍
全方位生产型行星式球磨机生产量大，生产周期短，生产效率高，在行星结构自转公转的同时，整体做360度旋转，从而达到多维多向研磨，可以解决一些材料容易沉底和结板的问题。

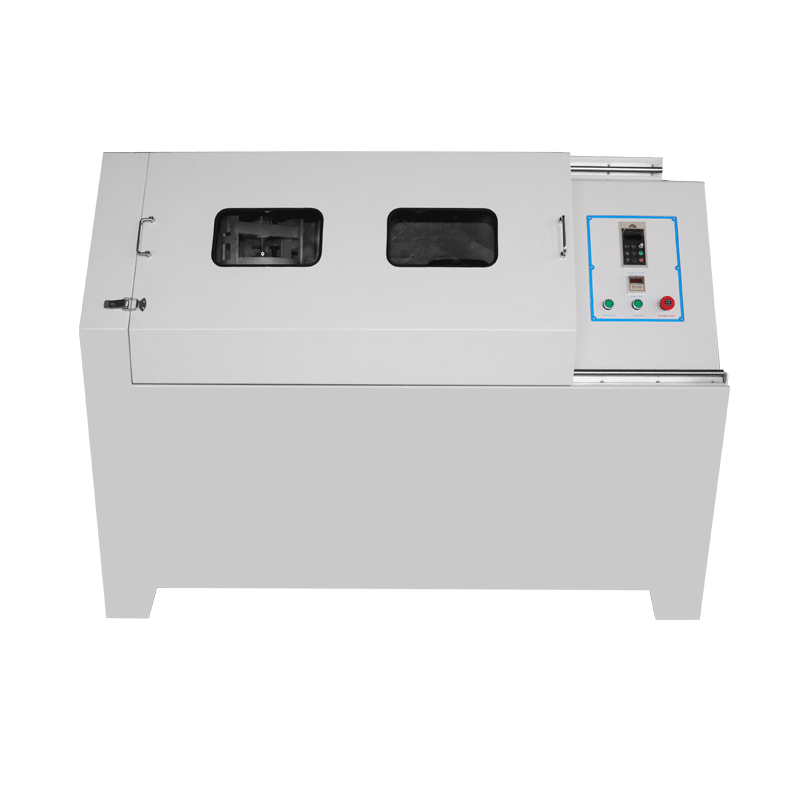

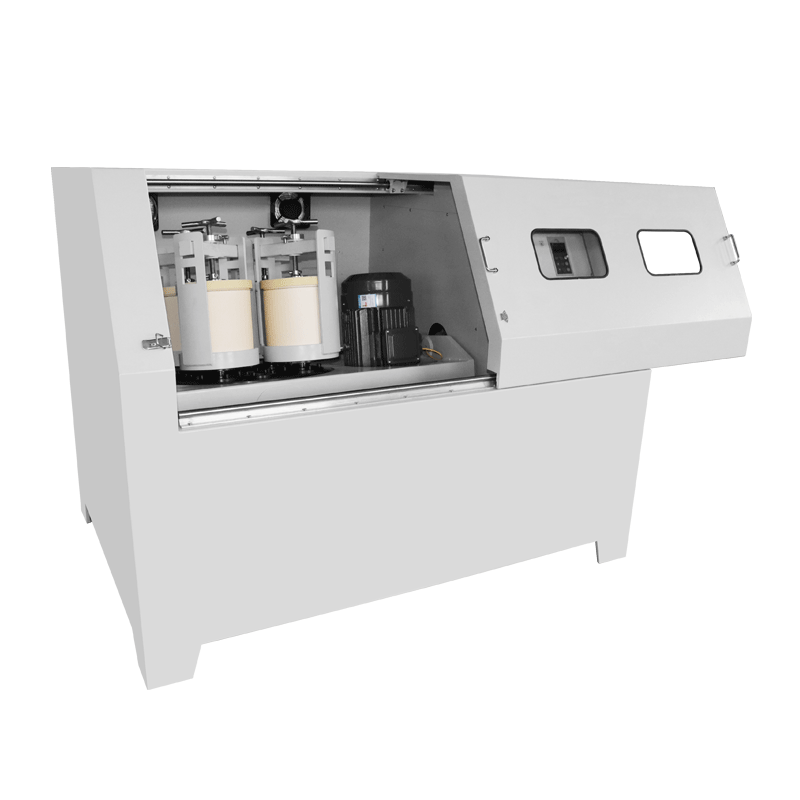

全方位生产型行星球磨机
型号：QXQM
全方位生产型行星式球磨机生产量大，生产周期短，生产效率高，在行星结构自转公转的同时，整体做360度旋转，从而达到多维多向研磨，可以解决一些材料容易沉底和结板的问题。
产品用途
行星球磨机广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等部门，适用于电子陶瓷、结构陶瓷、磁性材料、钴酸锂、锰酸锂、催化剂、荧光粉、长余辉发光粉、稀土抛光粉、电子玻璃粉、燃料电池、氧化锌压敏电阻、压电陶瓷、纳米材料、圆片陶瓷电容、MLCC、热敏电阻（PTC、NTC）、ZnO压敏电阻、介质陶瓷、氧化铝陶瓷、氧化锆陶瓷、荧光粉、氧化锌粉料、氧化钴粉料、Ni-Zn铁氧体、Mn-Zn铁氧体等产品的生产领域。
产品特点
-
高效研磨：通过行星运动叠加翻转功能，磨球与物料产生多维撞击、剪切，实现微米至纳米级细度（最小可达0.1微米）。
-
稳定耐用：采用加厚钢板、精密齿轮传动及液态油自润滑设计，确保设备在长期高负荷下的稳定性与低噪音运行。
-
灵活控制：支持变频无级调速、程控定时操作，可设置正反转及定点运行模式，适应不同工艺需求。
-
安全便捷：配备刹车锁止功能，翻转角度可任意停止；集成吊装与倒料装置，降低劳动强度。
技术参数
全方位生产型行星球磨机技术参数(一)
| 型号 | 规格 | 可配球磨罐规格 | 数量 | 可配真空球磨罐规格 |
|---|---|---|---|---|
| QXQM-16 | 16L | 2-4L | 4只 | 1-3L |
| QXQM-20 | 20L | 2-5L | 4只 | 1-4L |
| QXQM-40 | 40L | 4-10L | 4只 | 2-5L |
| QXQM-60 | 60L | 10-15L | 4只 | 5-10L |
| QXQM-80 | 80L | 15-20L | 4只 | 15L |
| QXQM-100 | 100L | 15-25L | 4只 | 15-20L |
全方位生产型行星球磨机技术参数(二)
| 型号规格 | 设备电源 | 电机功率 (kW) |
运行设定 总时长(min) |
正反交替运行 时间(min) |
可调转速 | 噪声≤db | |
|---|---|---|---|---|---|---|---|
| 公转(rpm) | 自转(rpm) | ||||||
| QXQM-16 | 380V-50Hz | 3 | 1-9999 | 1-999 | - | 0-510 | 60±5 |
| QXQM-20 | 380V-50Hz | 4 | 1-9999 | 1-999 | 0-215 | 0-430 | 65±5 |
| QXQM-40 | 380V-50Hz | 5.5 | 1-9999 | 1-999 | 0-195 | 0-390 | 70±5 |
| QXQM-60 | 380V-50Hz | - | 1-9999 | 1-999 | - | - | - |
| QXQM-80 | 380V-50Hz | 11 | 1-9999 | 1-999 | - | 0-240 | - |
| QXQM-100 | 380V-50Hz | 11 | 1-9999 | 1-999 | - | 0-240 | - |
全方位生产型行星球磨机技术参数(三)
| 型号规格 | 电机功率(kW) | 调速方式 | 转速比(公转:自转) | 设备重量(kg) | 设备体积(mm) |
|---|---|---|---|---|---|
| QXQM-16 | 3 | 变频调速 | 1:2 | 580 | 1530*1018*1100 |
| QXQM-20 | 4 | 变频调速 | 1:2 | 1180 | 1700*1210*1300 |
| QXQM-40 | 5.5 | 变频调速 | 1:2 | 1430 | 1900*1450*1480 |
| QXQM-60 | - | 变频调速 | 1:2 | - | - |
| QXQM-80 | 11 | 变频调速 | 1:2 | 3900 | 2939*1680*2450 |
| QXQM-100 | 11 | 变频调速 | 1:1.5 | 3900 | 2939*1680*2450 |
| 传动方式 | 齿轮传动 |
| 工作方式 | 两个或四个球磨罐同时工作 |
| 最大装样量(物料+磨球) | 球磨罐容积的三分之二 |
| 球磨罐体积 | 每罐2L-25L,总体积16L-100L |
| 进料粒度 | 土壤料≤10mm,其他料≤3mm |
| 出料粒度 | 最小可达0.1μm(不同物料及研磨工艺会有差异) |
| 翻转角度范围 | 360° |
| 调速方式 | 品牌变频器无级调速 |
| 可选配件 | 温度控制(空冷、液氮、加热)、超声波、筛分器、控制面板 |
工作原理
设备通过行星齿轮驱动转盘公转，同时球磨罐绕自身轴线自转，形成行星运动。在此过程中，磨球因离心力与科里奥利力的作用，对物料施加高强度冲击与研磨。叠加翻转功能后，球磨罐在三维空间内周期性翻转，进一步打破物料分层或结块，确保均匀分散。
