高效筛分多面手：ZS系列三次元旋振筛深度解析与选型指南

在现代工业生产中，从原料的精制到成品的分级，筛分作业贯穿于食品、医药、化工、冶金、建材等众多领域的工艺流程。面对物料特性各异、产能要求不同的复杂工况，如何选择一款既能保证筛分精度，又能兼顾处理量和运行稳定性的设备，成为企业关注的焦点。三次元旋振筛作为一种应用广泛的精细筛分设备，以其独特的工作原理和优异的适应性，给出了理想的答案。ZS系列三次元旋振筛，凭借其可靠的性能、灵活的调节能力和宽广的规格型号，正成为众多企业筛分作业的理想选择。本文将带您全面了解该系列产品的技术内核与选型要点。

一、ZS系列三次元旋振筛概述：为高效精细筛分而生

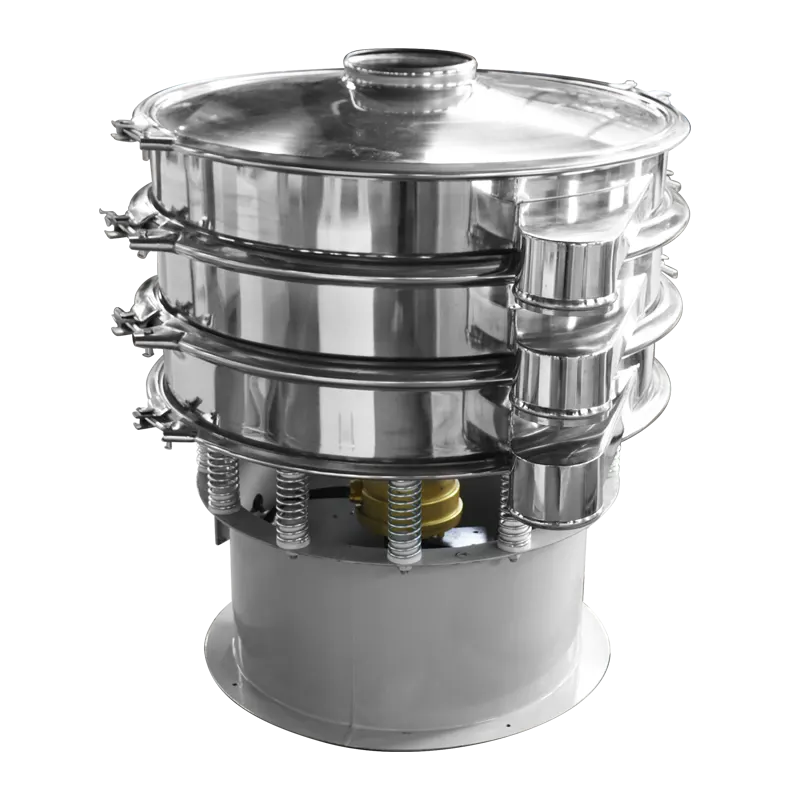

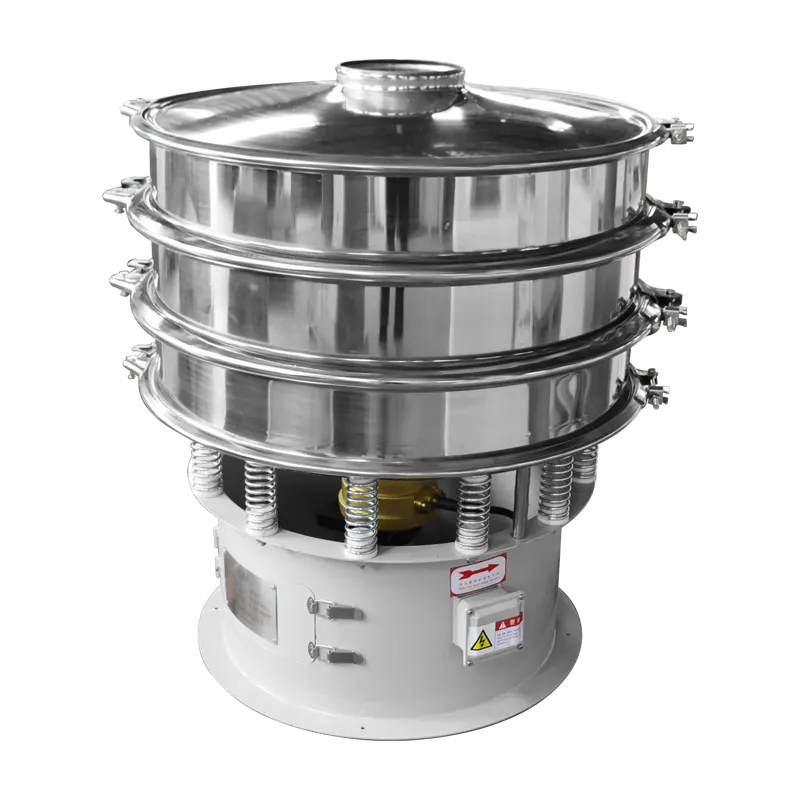

三次元旋振筛，简称旋振筛，是一种高精度细粉筛分设备。其核心设计理念，是通过将电机的旋转运动，转化为一种复杂的、在三维空间内传播的振动，并将这种高效、柔和的振动传递给筛面，从而实现物料的高效分级。

ZS系列三次元旋振筛广泛应用于需要对粉体、颗粒或浆液进行连续、高效筛分的各行各业。无论是食品行业的面粉分级、医药行业的原料药过筛、化工行业的涂料过滤，还是冶金行业的金属粉末分级，ZS系列都能以其卓越的性能，满足用户对筛分精度和处理量的双重追求。该系列设备结构紧凑、运行平稳、噪音低、换网方便，是现代化工厂产线上的可靠伙伴。

二、工作原理深度拆解：三次元运动如何实现高效筛分

理解三次元旋振筛的工作原理，是充分发挥其性能优势的关键。

1. 核心激振源：直立式电机与偏心重锤

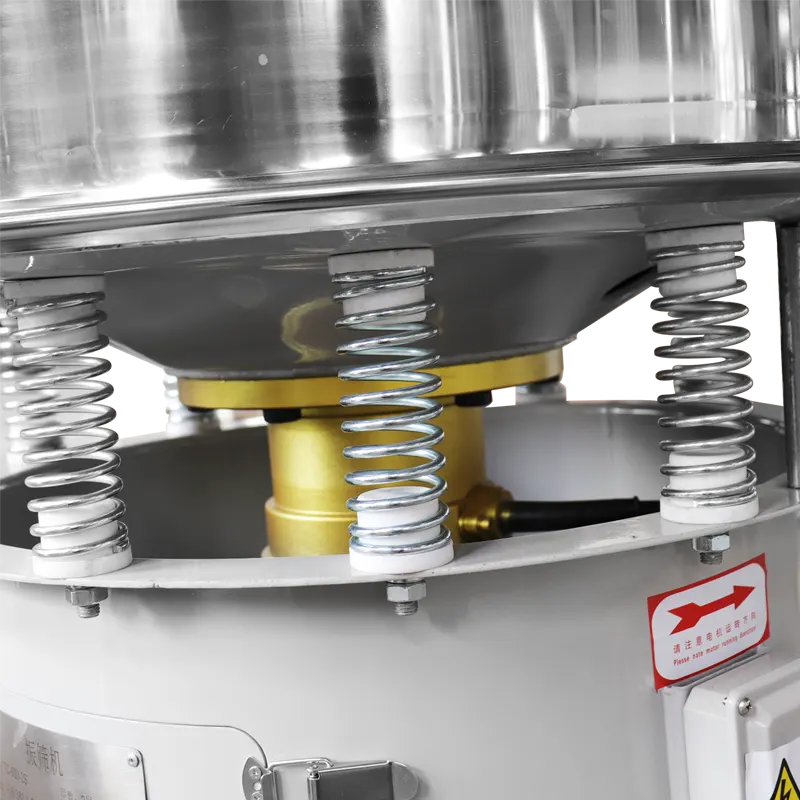

ZS系列旋振筛的核心动力源是一台直立式安装的振动电机。在电机轴的上下两端，各安装有一组可调节的偏心重锤。当电机高速旋转时，上下重锤产生的离心力在水平、垂直和倾斜方向上合成为一个强大的、绕电机轴中心线旋转的空间摇摆力。

2. 三次元运动的生成与传递

• 激振力合成：上下偏心重锤产生的离心力，其合力作用点不在同一直线上，从而形成了一个既有水平方向的分力，又有垂直方向分力的空间复合力。
• 振动传递：这个复合力驱动整个筛机机体产生水平、垂直、倾斜的三次元振动（即沿X、Y、Z三个轴向的复杂振动）。这种振动被平稳地传递给固定在机体上的筛框和筛网。

3. 筛分过程的实现与调节

• 物料运动：物料从进料口进入筛机中心后，在三次元振动力作用下，在筛面上被抛起并做螺旋状的向前运动。细颗粒物料迅速透过筛网落入下层，粗颗粒则沿筛面从出料口排出。
• 轨迹调节，适应多样物料：这是三次元旋振筛最核心的调节功能。通过改变电机上下两端偏心重锤的相位角，可以调整三次元振动的合成轨迹和力度。
  • 物料在筛面上可以做高速直线运动（快速排料，适用于粗筛）。
  • 也可以做缓慢的螺旋运动（延长停留时间，适用于精细筛分或脱水）。
  • 这种可调节性，使得一台设备能适应从干粉分级到液固分离的多种工艺要求。

三、核心技术参数全解析：六款型号精准匹配不同产能需求

ZS系列提供从ZS-600到ZS-1800共六种标准筛网直径的型号，覆盖了从小型实验室到大型生产线的广泛产能需求。以下是各型号的详细技术参数。

关键参数解读：

• 有效直径与筛分面积：这是决定设备处理能力的核心指标。从ZS-600的0.23㎡到ZS-1800的2.4㎡，筛分面积逐级递增，用户可根据目标处理量选择合适的型号。
• 筛分层数 $1-5层$：ZS系列最多可配置5层筛网。一次过筛，即可将物料分成最多6个粒度级别（5个筛上物和1个筛下物），极大提升了分级效率。
• 广泛的物料适应性：最大物料尺寸≤50mm和筛网规格0.02-50mm这两个参数，共同决定了ZS系列能处理的物料范围极广：从50mm的大颗粒，到20微米（0.02mm）的超细粉末，甚至浆液，均可进行有效筛分或过滤。
• 强劲且可调的振动力：各型号的振动力从5000N到50000N，与筛网面积和电机功率相匹配，确保了足够的激振强度。配合双振幅2-3mm，为高效筛分提供了物理保障。
• 稳定的筛分效率：85-95%的筛分效率是ZS系列的性能承诺。这一指标意味着绝大部分目标粒度以下的物料都能顺利通过筛网，保证了分级效果。
• 参考产量：表格中给出的产量数据是基于面粉物料的参考值。实际产量会因物料特性（如密度、含水量、粘度）、筛网目数、筛分要求等因素有较大变化。

四、ZS系列的核心优势：高效、精准、耐用

ZS系列三次元旋振筛之所以能成为众多工业领域的选择，依靠的是其设计上的多重优势。

1. 物料运动轨迹可调，一机多用

通过简单地调节电机上下重锤的相位角，可以精确控制物料在筛面上的运动轨迹和停留时间。这一独特功能使得ZS系列既能用于快速排料的大颗粒筛分，也能用于需要精细分级的超细粉末筛分，还能胜任浆液的固液分离作业，实现了真正的“一机多用”。

2. 筛分效率高，处理能力大

• 三次元运动：产生的强力三维振动，有效防止筛网堵塞，促进物料透网，保证了高筛分效率。
• 大有效面积：合理的结构设计使得有效筛分面积占比较高，在相同占地面积下，提供了更大的处理能力。

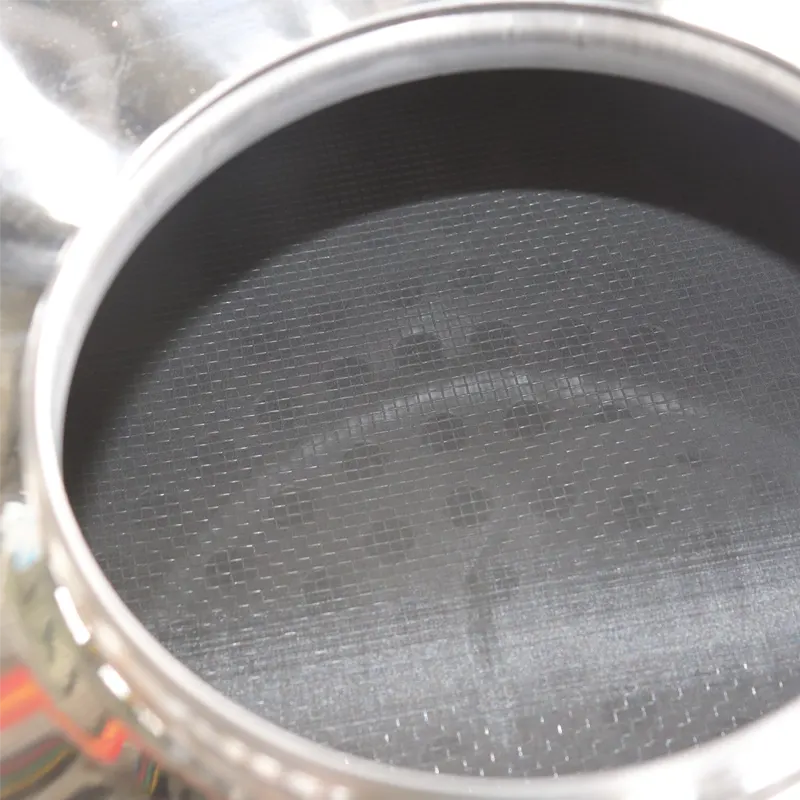

3. 换网便捷，维护简单

ZS系列通常采用紧凑型快速锁紧结构和独特的筛网张紧装置，使得更换筛网变得快捷方便，无需特殊工具，有效减少了停机时间，提高了生产效率。

4. 运行平稳，噪音低，环保清洁

• 设备采用先进的动力学设计，整机工作时振动平稳，传递到基础的动负荷小。
• 全封闭的筛分结构，杜绝了粉尘飞扬，符合环保要求，维护了车间环境的清洁。
• 运行噪音低，改善了工作环境。

5. 适用性广，可定制

• 材质选择：与物料接触部分可采用304不锈钢或316L不锈钢制造，满足食品、医药等行业对卫生和耐腐蚀性的严苛要求。
• 出料口设计：可针对不同的工艺布局，设计圆形、方形或带蝶阀的多种出料口形式。
• 防爆设计：对于易燃易爆的物料或溶剂，可配置防爆振动电机，满足安全生产要求。

五、ZS系列的应用领域：覆盖多行业筛分作业

ZS系列三次元旋振筛的应用领域，几乎覆盖了所有需要进行粉体、颗粒或浆液分级、过滤的行业。

1. 食品与粮食加工

• 面粉、淀粉：用于原料和成品的分级、杂质去除。
• 糖、盐、味精：粒度分级，保证产品外观和溶解性。
• 奶粉、豆粉：筛分整粒，去除结块。
• 果汁、饮料：用于浆液的粗滤和精滤，去除纤维和杂质。
• 食用油：过滤脱色白土等催化剂。

2. 医药与化工

• 原料药、辅料：严格执行粒度控制，保证药品质量和生物利用度。
• 中药提取液：用于药液的固液分离和除杂。
• 涂料、油漆、油墨：过滤生产过程中产生的结皮和杂质，确保产品细度。
• 塑料、橡胶：用于填充剂（如碳酸钙、滑石粉）的筛分，以及再生塑料的杂质去除。
• 农药、化肥：对产品进行粒度分级，保证施用效果。

3. 冶金与矿业

• 金属粉末：用于粉末冶金、3D打印用金属粉末的精确分级。
• 磨料：对金刚石、刚玉、碳化硅等磨料进行粒度分级，保证产品规格。
• 矿物粉体：如石英粉、长石粉、重晶石粉等非金属矿的精细筛分。

4. 陶瓷与建材

• 陶瓷浆料：用于浆料的过筛除铁和除杂。
• 釉料：釉浆的精细过滤，保证施釉质量。
• 水泥、石灰：用于原料和成品的粒度控制。

5. 环保与废水处理

• 工业废水：用于去除废水中的悬浮颗粒。
• 油脂分离：在餐厨垃圾处理等行业中，用于油水渣的三相分离。

六、ZS系列选型指南

为充分发挥ZS系列三次元旋振筛的性能，正确的选型至关重要。

1. 根据处理量和粒度确定型号：

   • 处理量：估算您每小时需要处理的物料量（吨/小时或公斤/小时）。这是选择筛机直径（如600、800、1000等）的首要依据。可参考“产量$面粉$”一栏进行粗略估算，但最终需结合物料特性确定。
   • 筛分粒度：确定您需要分离的临界粒度（即筛网孔径）。这将决定筛网的目数。

2. 根据分级需求确定筛分层数：

   • 单一粒度分级：只需要将物料分为“合格”与“不合格”两级，选择1-2层即可。
   • 多粒度分级：如果需要将物料分成多个粒度区间（如>40目、40-80目、80-120目、<120目），则需要选择3层或更多层数的筛机。

3. 根据物料特性提出材质和功能要求：

   • 食品/医药级：必须选择全不锈钢（304或316L）材质，并保证内壁抛光，无死角，易于清洁。
   • 腐蚀性物料：选用316L不锈钢，或对接触部件进行特殊防腐涂层处理。
   • 易燃易爆环境：必须选用防爆振动电机，并确保整机接地良好。
   • 粘性或带静电物料：可考虑加装超声波防堵系统或弹跳球清洁装置，以辅助筛网清理，防止堵塞。

七、ZS系列是值得信赖的高效筛分伙伴

ZS系列三次元旋振筛，以其独特而高效的三次元振动原理、宽广的规格型号选择、灵活的物料运动轨迹调节能力以及稳定可靠的运行性能，为食品、医药、化工、冶金、建材等众多行业的筛分作业提供了一个高效、精准、耐久的解决方案。

无论您是需要对大批量矿石进行分级，还是需要对高价值的精细化工粉末进行精确筛选，或是需要处理粘稠的浆液，ZS系列中总有一款型号能够精准匹配您的工艺需求。选择ZS系列，即是选择了一个能够帮助您提升产品质量、优化生产流程、降低运营成本的坚实伙伴。
