振动球磨机：超越传统研磨，实验与轻型ZM系列如何实现微米级高效破碎

当“振动”赋能研磨，效率与细度的革命已然到来

在材料科学、先进陶瓷、新能源电池及制药研发的前沿领域，对粉体材料的粒度要求日益严苛，通常需要达到微米甚至亚微米级别。传统的滚筒球磨机依靠重力作用，研磨能量密度有限，往往耗时漫长，且难以突破某些细度瓶颈。对于纤维状、高韧性或热敏性物料，传统方法更是力不从心。

能否有一种技术，将温和的“研磨”转变为高能的“振击”，在短时间内释放巨大能量，实现物料的超细乃至细胞级破壁？振动球磨技术正是对这一挑战的响亮回答。湖南粉体装备研究院有限公司（简称湖南粉体装备）凭借其ZM系列振动球磨机，特别是针对研发与中小批量生产的实验振动球磨机和轻型振动球磨机，将这一高效技术变得触手可及，正引领着一场从实验室到中试生产的粉体制备效率革命。

核心原理揭秘：高频振动如何颠覆传统研磨力学？

振动球磨机与依靠筒体旋转的常规球磨机在力学原理上有着本质区别。它的核心并非“转”，而是“振”。

1. 动力核心：激振器与弹性支撑系统

设备的核心是激振器，通常由安装在主轴上的偏心重块组成。当电机驱动主轴高速旋转时（例如1440转/分钟），偏心块产生的离心力形成了周期性的激振力。整个磨筒总成通过弹簧或橡胶减振器柔性支撑在机架上。这套弹性系统不仅隔离了大部分振动向基础的传递，更重要的是，它允许磨筒在激振力的作用下，产生高频（与电机转速同步）、小振幅（通常5-8mm） 的三维或多维振动。

2. 研磨腔内的“能量风暴”：介质运动学

磨筒内装载着大量研磨介质（如氧化锆球、不锈钢球等），填充率可高达60%-80%，远高于传统球磨机的30-50%。当磨筒高频振动时：

• 剧烈碰撞： 研磨介质不再缓慢滚落，而是被剧烈抛起，介质与介质之间、介质与筒壁之间发生无数次高速、高能量的冲击碰撞，对物料产生强大的冲击粉碎力。

• 高频剪切与研磨： 在振动加速度的作用下，介质之间还存在强烈的相对滑动和旋转，形成高效的剪切与摩擦区域，对物料进行精细研磨。

• 能量密度极高： 单位体积内介质携带的巨大动能，使粉碎效率呈数量级提升，且热量产生集中，可通过夹套冷却进行有效控制。

3. 从粗料到超细粉的“快车道”

在这种复合力的高强度、高频率作用下，即使是纤维、韧性或高硬度物料，也能被迅速解离、破碎、细化。出料粒度范围广泛，可根据工艺调整（振幅、频率、时间、介质）实现从200目到2000目（约75μm到6.5μm）甚至更细的精确控制，特别适合需要超细粉碎和细胞破壁的应用。

明星产品矩阵：实验型与轻型ZM系列深度解析

湖南粉体装备研究院的ZM系列振动球磨机是一个完整的产品家族，本文将重点解析主推的实验型与轻型两大类别，它们共同构成了从基础研究到小批量试产的完美闭环。

1. 实验振动球磨机：探索未知的研发基石

专为实验室环境设计，侧重于操作的灵活性、样品的多样性及结果的重复性。

• 设计特点：

  • 结构紧凑，占地小： 型号涵盖单筒、双筒、三筒式，满足平行实验或不同工艺对比需求。

  • 操作智能简便： 易于装料、卸料和彻底清洗，适应频繁更换物料配方的研发节奏。

  • 参数可控性强： 通过调整研磨时间、介质类型与尺寸，可系统研究研磨工艺对物料性能的影响。

  • 材质选择丰富： 磨筒内衬可选用不锈钢、氧化铝陶瓷、氧化锆陶瓷、聚氨酯、尼龙、聚四氟乙烯（PTFE） 等，确保各类化学性质及纯度要求的物料（如电池材料、医药中间体、食品添加剂）在研磨过程中零污染。

• 代表型号参数列表：

  • 型号：ZM-1L / ZM-3L（容积：1-3L）

    • 振幅：5-8 mm

    • 振频：1440 r/min

    • 装料量：约容积的25%

    • 装球量：约容积的60%

    • 电机功率：1.1 kW

    • 进料粒度：≤5 mm

    • 出料粒度：200-2000目（取决于物料）

  • 型号：ZM-10L / ZM-20L（容积：10-20L）

    • 电机功率提升至1.5 kW，处理能力更强，是中试放大前的理想验证设备。

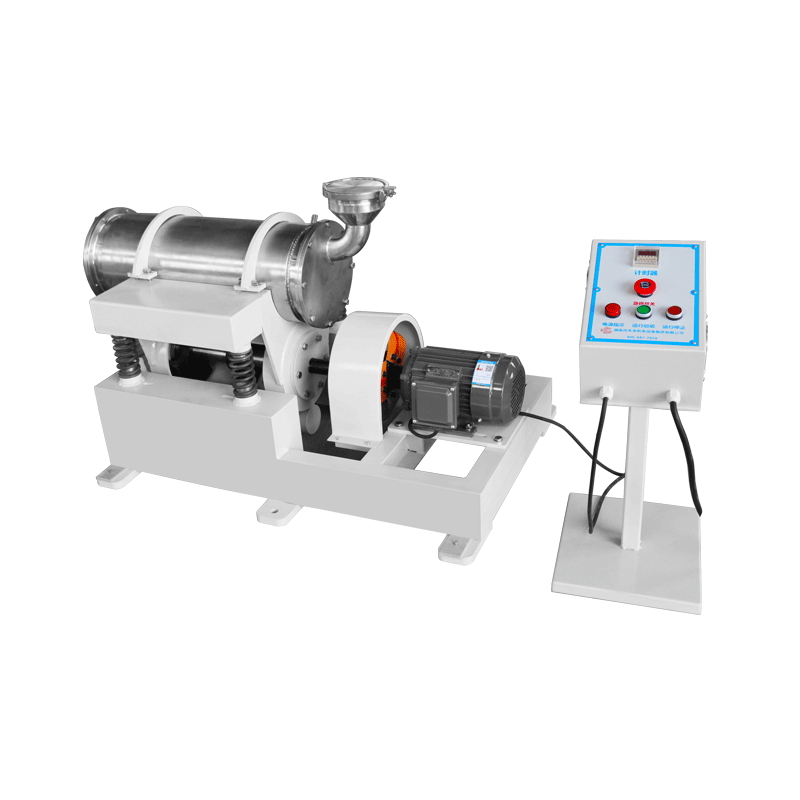

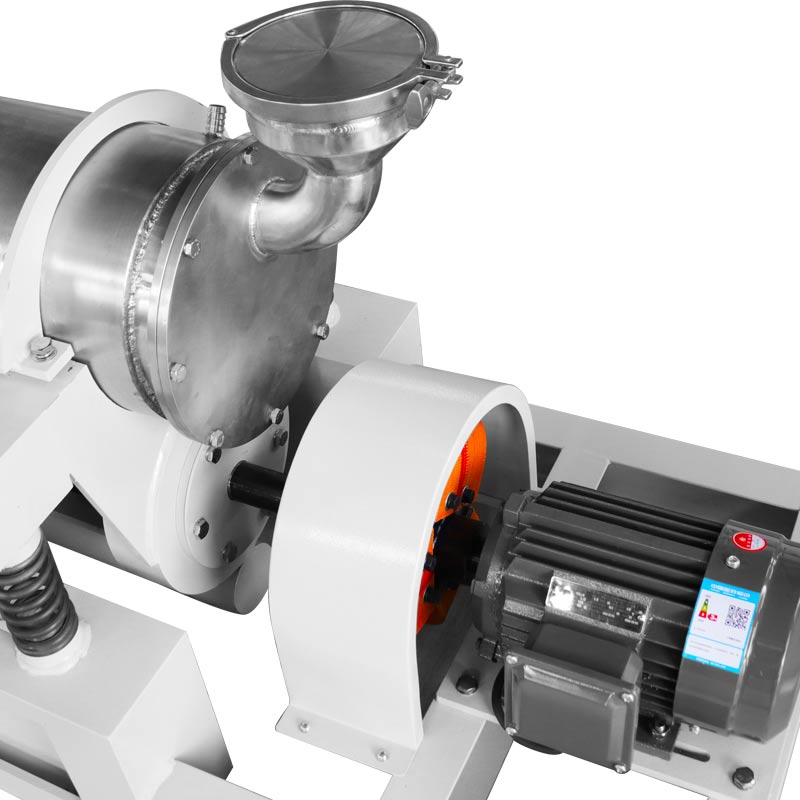

2. 轻型振动球磨机：连接研发与生产的效能桥梁

在实验机基础上强化了结构与处理能力，旨在满足小批量连续生产或更大量样品的制备需求，是性能与规模的精妙平衡。

• 设计特点：

  • 处理量大，效率卓越： 保持高介质填充率，单位时间产量显著高于同容积传统球磨。

  • 结构稳固，运行可靠： 针对更长时间的连续运行设计，可靠性更高。

  • 功能可扩展： 可配置带夹套的磨筒用于控制研磨温度（加热或冷却），也可连接筛分与收集系统实现连续进出料作业，自动化程度更高。

  • 应用导向明确： 直接面向电子陶瓷、化工颜料、磁性材料、金属粉末、橡胶填料等行业的样品制备与小规模生产。

• 代表型号参数列表：

  • 型号：ZM-1L / ZM-5L（容积：1-5L，轻型）

    • 电机功率：1.1 kW

    • 核心特点：体积小、重量轻、效率高，是实验室升级产能的首选。

  • 型号：ZM-10L / ZM-20L（容积：10-20L，轻型）

    • 电机功率：1.5 kW

    • 磨筒材质选项：在实验机基础上，更强调不锈钢、刚玉、氧化锆等工业级耐磨衬里的应用，耐久性更强。

3. 实验型 vs. 轻型：如何选择？

• 核心目标： 探索工艺、多变配方、微量样品 → 实验型；稳定工艺、小批量生产、中试验证 → 轻型。

• 运行强度： 间歇式、短时多次 → 实验型；可承受更长时间连续运行 → 轻型。

• 功能需求： 基础研磨、多材质适配 → 实验型；可能需要温控、连续出料 → 轻型。

• 预算与规划： 纯研发投入 → 实验型；兼顾研发与初期生产 → 轻型。

ZM系列振动磨的压倒性优势与应用全景

振动球磨技术本身赋予了ZM系列无可比拟的优势，而湖南粉体装备的精工制造使其得以充分发挥：

• 研磨效率飞跃： 高频振动能量集中，粉碎强度大，达到相同细度所需时间仅为传统球磨机的几分之一至几十分之一。

• 超细粉碎能力出众： 易于获得微米级甚至更细的产品，粒度分布均匀，尤其擅长处理高硬度、高韧性、纤维状物料。

• 适应性强，干湿两用： 可轻松进行干法超细粉碎和湿法浆料研磨，一机多用，覆盖大部分粉体制备场景。

• 污染控制极致： 提供全系列惰性材质内衬（如陶瓷、聚四氟乙烯），确保物料在研磨过程中不受金属污染，满足高纯材料、医药食品行业要求。

• 热量可控： 可通过夹套冷却有效导出研磨热，保护热敏性物料活性。

• 自动化与连续化潜力： 轻型机型易于集成，为实现自动化、连续化生产线提供了可能。

广泛应用领域：

• 电子材料： 陶瓷电容器粉体、压电陶瓷、磁性材料（铁氧体）、电子浆料。

• 新能源： 锂电池正负极材料（LFP、NMC等）的均匀分散与细化。

• 先进陶瓷： 结构陶瓷、功能陶瓷粉体的超细研磨与混合。

• 化工与颜料： 高性能颜料、染料、涂料填料的分散与超细化。

• 制药与生物： 中药细胞破壁（灵芝孢子、花粉）、西药原料药的微粉化。

• 冶金与矿产： 金属粉末制备、矿物精细化加工。

• 科研机构： 新材料（如石墨烯复合材料）的制备与研究。

选型、操作与维护指南

1. 科学选型步骤

1. 确定需求容量： 根据单批样品量或小时处理量，从1L、3L、5L、10L、20L等型号中选择。

2. 明确物料特性： 确定物料的硬度、韧性、湿度、热敏性以及对纯度的要求。

3. 选择磨筒材质： 依据上一步，选择匹配的内衬材质（如氧化锆用于高硬高纯，PTFE用于强酸强碱）。

4. 定位产品类型： 判断是侧重于多变的研发（实验型）还是稳定的制备（轻型）。

5. 确认附加功能： 是否需要温控夹套、定时器、连续出料装置等。

2. 操作要点

• 介质配比： 根据目标粒度选择合适材质和大小的研磨介质，填充率通常为60%-80%。

• 物料填充： 干磨时，物料体积一般不超过介质空隙；湿磨时，浆料固含量需优化。

• 参数设置： 通过时间控制研磨终点。振幅通常固定，频率由电机决定。

• 安全规范： 确保设备紧固，运行期间勿靠近运动部件，遵循电气安全规程。

3. 维护保养

• 日常清洁： 每次使用后彻底清洁磨筒及介质，防止交叉污染。

• 定期检查： 检查弹簧、密封件、轴承等易损件状态，检查内衬磨损情况。

• 润滑： 定期对激振器轴承等部位进行润滑。

• 专业检修： 复杂故障联系湖南粉体装备研究院的专业技术支持。

拥抱振动能量，开启超细制备新纪元

在粉体技术向着超细、超纯、功能化发展的浪潮中，制备工具的能力边界直接决定了研发与生产的深度与广度。湖南粉体装备研究院有限公司的ZM系列实验与轻型振动球磨机，不仅仅是一类设备，更是将高频振动这一高效能量形式转化为可控制备力的精密平台。

它们以超越传统的效率、触及微观的细度、灵活纯净的适配性，成为从实验室灵感闪现到产品初具雏形过程中最值得信赖的伙伴。无论是为了发表一篇高质量的科研论文，还是为了开发一款具有市场竞争力的新材料，选择一台合适的振动球磨机，意味着您选择了更高的起点、更快的速度和更纯净的结果。

让振动赋能您的探索与创造，让ZM系列为您打通从原料到高性能粉体的最后一纳米通道。

振动球磨机技术参数（实验型和轻型）
