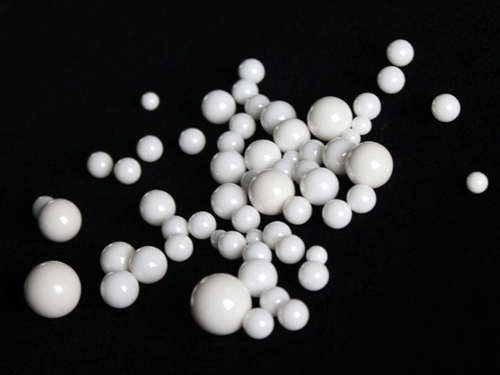

氧化锆研磨球因其极高的硬度（莫氏硬度约8.5），在高速运转的行星球磨机中会对质地较软的尼龙罐（尼龙莫氏硬度约3.0）产生严重的切削与磨损。这会导致两个严重后果：一是尼龙罐迅速损坏，寿命极短；二是磨损产生的大量尼龙屑会严重污染被研磨的物料，使样品纯度完全失效。因此，氧化锆球必须与硬度更高、更耐磨的罐体（如氧化锆罐、玛瑙罐或硬质合金罐）匹配使用。
一、 深度解析：为何“硬球”与“软罐”的组合是灾难性的？
在行星球磨这种高能研磨过程中，研磨介质与球磨罐之间不仅是滚动，更存在剧烈的冲击、挤压和剪切。氧化锆球与尼龙罐的组合，本质上是一场“硬碰软”的较量，其不匹配主要体现在以下三个层面：
-
硬度悬殊导致的快速磨损
- 物理数据对比：氧化锆陶瓷的莫氏硬度高达8.5，接近刚玉（红宝石、蓝宝石）。而尼龙（聚酰胺）的莫氏硬度仅约为3.0，远低于氧化锆。这类似于用金刚石（硬度10）去划玻璃。
- 磨损过程：在高速行星运动下，坚硬的氧化锆球就像无数个微型刀具，持续不断地切削尼龙罐的内壁。这种磨损不是缓慢的，而是迅速的，可能在单次或数次实验后，罐体内壁就会出现明显沟槽、变得粗糙，并产生大量肉眼可见的尼龙碎屑和微粉。
-
不可接受的样品污染
- 这是对于科研和高端材料制备而言最致命的问题。研磨的目标是获得高纯度的粉体，但磨损产生的尼龙杂质会直接混入样品。
- 这些有机污染物会彻底改变样品的化学成分、影响后续的烧结性能（高温下尼龙会碳化）、干扰材料的结构分析（如XRD、XRF测试），导致整个实验数据失去价值，甚至误导研发方向。
-
罐体功能失效与安全隐患
- 尼龙罐的磨损不仅发生在罐壁，其罐口与罐盖的密封面也会受损，导致密封性能下降。对于需要真空或惰性气体保护的研磨，这将直接导致气氛控制失败。
- 罐体不均匀的过度磨损也可能在高速运转时因受力不均而破裂，存在安全风险。
简单来说，使用尼龙罐研磨氧化锆球，相当于用木碗来磨钢刀，结果必然是碗碎、刀损、且木屑混入，完全违背了研磨的初衷。
二、 其他常见的研磨罐与介质错误匹配问题汇总
除了氧化锆球与尼龙罐这一典型错误，其他不合理的匹配也会带来类似或特有的问题：
| 错误匹配组合 | 核心问题 | 后果与风险 |
|---|---|---|
| 硬质合金球/不锈钢球 配 普通不锈钢罐 | 同材质金属污染：磨球与罐体主要成分均为铁基合金，相互磨损会引入铁、铬、镍等金属杂质。 | 污染对磁性材料、锂电池材料、半导体材料等是致命的。普通不锈钢罐耐磨性也相对不足。 |
| 玛瑙球 配 不锈钢罐 | 硬度逆差与污染：玛瑙（硬度7）虽硬，但不锈钢罐（硬度约5.5）更易被磨损，且会导致铁杂质污染高纯度样品（如药品、高纯陶瓷）。 | 违背了选用玛瑙罐追求“零金属污染”的初衷，样品被罐体材料污染。 |
| 氧化锆球/钢球 配 普通陶瓷（如氧化铝）罐 | 脆性破裂风险：普通陶瓷罐韧性差，抗冲击能力弱。高硬度的氧化锆球或重质钢球的剧烈冲击易导致罐体开裂或破碎。 | 存在设备损坏和安全风险，且陶瓷碎片会污染样品。 |
| 任何介质 配 已老化/有裂纹的罐体 | 密封失效与泄漏：无论材质多匹配，罐体本身的物理损伤都会导致浆料或粉末泄漏。 | 污染设备、损坏主机轴承和电机，造成重大设备故障。 |
三、 行星球磨罐与研磨介质的最佳组合方式指南
正确的匹配原则基于三大支柱：硬度匹配、化学惰性（避免污染）、工艺适配。以下是基于行业实践的最佳组合推荐：
| 研磨目标与物料特性 | 首选球磨罐材质 | 首选研磨介质 | 组合优势解析 |
|---|---|---|---|
| 超高硬度、高纯度材料 （如碳化硅、氮化铝、金刚石微粉） |
硬质合金罐 烧结氧化锆罐 |
硬质合金球 氧化锆球 |
硬度至尊组合。两者硬度极高，耐磨性极佳，几乎无相互磨损，寿命最长，污染最小。 |
| 高纯度、防金属污染材料 （如锂电池材料、荧光粉、高端陶瓷、药品） |
氧化锆陶瓷罐 玛瑙罐 |
氧化锆球 | “无金属离子污染”黄金标准。两者均为非金属陶瓷材质，化学性质极其稳定，确保样品绝对纯净。氧化锆组合耐磨性优于玛瑙。 |
| 常规金属/合金粉末，对铁杂质不敏感 | 淬火硬质不锈钢罐 | 不锈钢球 （可选不同钢号） |
经济耐用组合。硬度匹配良好，耐磨。虽存在同源金属污染，但对许多冶金、机械合金化实验可接受。 |
| 对温度敏感、粘性大或需观察的物料 | 聚四氟乙烯（PTFE）罐 尼龙罐 |
氧化锆球 玛瑙球 聚氨酯球 |
软罐配硬球/中性球。注意：此组合中硬球（如氧化锆）会磨损软罐，适用于对微量有机污染不敏感、且追求罐体特殊性能（如耐腐蚀、不粘、透明）的场景，并需接受罐体为消耗品的事实。对于高纯要求，应选聚氨酯等软介质。 |
| 中型硬度矿物、土壤、陶瓷原料 | 刚玉（氧化铝）陶瓷罐 不锈钢罐 |
氧化锆球 刚玉球 |
性价比平衡组合。刚玉罐硬度足够，价格低于氧化锆罐。使用氧化锆球时，球硬于罐，需关注罐体长期磨损。 |
核心原则总结与最终建议：
- 硬度上行原则：研磨介质的硬度应 ≥ 被研磨物料的硬度，但最好 ≤ 或 ≈ 球磨罐的硬度，以保护罐体。
- 污染控制第一：先确定样品能容忍何种污染，再选择能杜绝该污染的罐体/介质材质。“高纯用陶瓷，防锈用不锈钢，防粘用塑料”。
- 进行匹配验证：在开始重要实验前，可进行空白实验（不放样品，只放介质和溶剂运行一段时间），然后检查溶剂或罐体是否有异常磨损杂质，这是验证匹配性的有效方法。
遵循以上原则，不仅能获得理想的研磨效果，更能确保实验数据的准确性、重复性，并最大限度地延长昂贵配件和设备的使用寿命。
