振动筛分机选型：三次元旋振筛与直线振动筛对比

振动筛分是粉体加工中不可或缺的环节，直接决定了最终产品的粒度均匀性和批次稳定性。面对市场上琳琅满目的筛分设备，选型的第一步是搞清楚核心原理：不同类型的振动筛，其物料运动轨迹、筛分效率和适用场景存在本质差异。

三次元旋振筛和直线振动筛是工业筛分领域最常用的两种设备类型。前者以三维运动实现高精度分级，后者以直线往复运动处理大产量粗筛。两者的差异不仅体现在名称上，更深刻地反映在物料处理方式、能耗表现和投资回报率中。

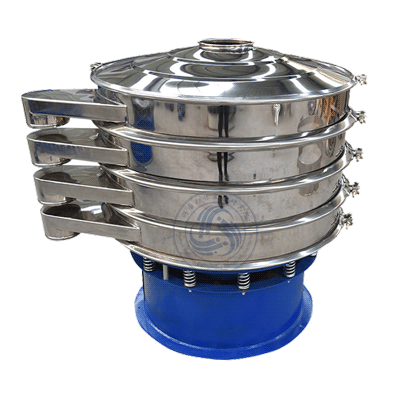

三次元旋振筛ZS系列——湖南粉体装备研究院有限公司出品

两种振动筛的核心原理差异

要理解两者区别，需要从振动源和物料运动轨迹入手。

三次元旋振筛的核心驱动力来自一台直立式振动电机。该电机上、下两端各安装了一组偏心重锤，当电机旋转时，两组偏心锤产生的离心力在空间中合成为一个三维力场——同时包含水平分量、垂直分量和切向分量。物料在筛面上呈现出由中心向外扩散的螺旋运动轨迹，每一颗颗粒都经历了"抛掷-下落-再抛掷"的循环过程，与筛网进行多次接触，从而提高了筛分精度。

而直线振动筛则采用双振动电机反向旋转的方式，两台电机同步运转时，横向力相互抵消，纵向力叠加增强，最终在筛面上形成单一的直线往复振动。物料在筛面上以近似直线的轨迹向前跳跃移动，每次弹跳只有一次与筛网的接触机会。

这个原理差异直接决定了两种设备的适用范围：三次元旋振筛更适合高精度分级（可筛分20μm超细粉末），直线振动筛更适合大产量粗筛（筛孔≥1mm，产量可达数十吨/小时）。

三次元旋振筛ZS系列参数解析

湖南粉体装备研究院有限公司的三次元旋振筛ZS系列覆盖了6个规格型号，从实验室小试到工业生产全线适配。

从参数表可以看出几个关键规律：

筛分面积与处理能力成正比增长。 ZS-1800的有效筛分面积是ZS-600的10.4倍（2.40㎡ vs. 0.23㎡），但电机功率仅增加4倍（2.2Kw vs. 0.55Kw）。这说明大规格旋振筛的单位能耗更低，规模效应明显。

筛分层数灵活可配。 全系列支持1到5层筛网叠加，一次筛分即可获得多个粒度级别的产品。以ZS-1000配置4层筛网为例，可在单次作业中同时获得5个粒度区间（＞50目、50~100目、100~200目、200~325目、＜325目），大幅缩短工艺流程。

筛网规格覆盖广。 ZS系列支持0.02mm到50mm筛孔，相当于从635目到3.5目的全量程覆盖。这意味着同一台设备可以应对从超细粉末到粗颗粒的各类筛分需求，只需更换筛网即可。

实验室振筛机ZDS系列：小规模筛分的精确解

对于实验室场景和日处理量200kg以下的小批量筛分需求，采用工业级三次元旋振筛往往存在"大材小用"的问题。此时，实验室振筛机ZDS系列是更具性价比的选择。

ZDS-200振筛机采用与三次元旋振筛相同的直立式电机原理，但设备尺寸仅为340×340×670mm，重量30kg，可在标准实验台上直接操作。其核心优势体现在：

操作灵活性。 ZDS-200可叠放最多7层标准试验筛（50mm高规格），适配3.5目至400目的筛网范围。配备1至30分钟定时控制功能，实验人员设定好时间后即可离开，无需值守。

精确性与重复性。 振动频率固定为3000r/min，配合最大2kg的样品处理量，每次实验的筛分条件完全一致，有效保证了实验数据的可重复性——这对科研论文的数据严谨性至关重要。

多场景适用。 支持干法和湿法两种筛分模式，无论是粉体粒度分析还是浆料过滤分级，均可在一台设备上完成。

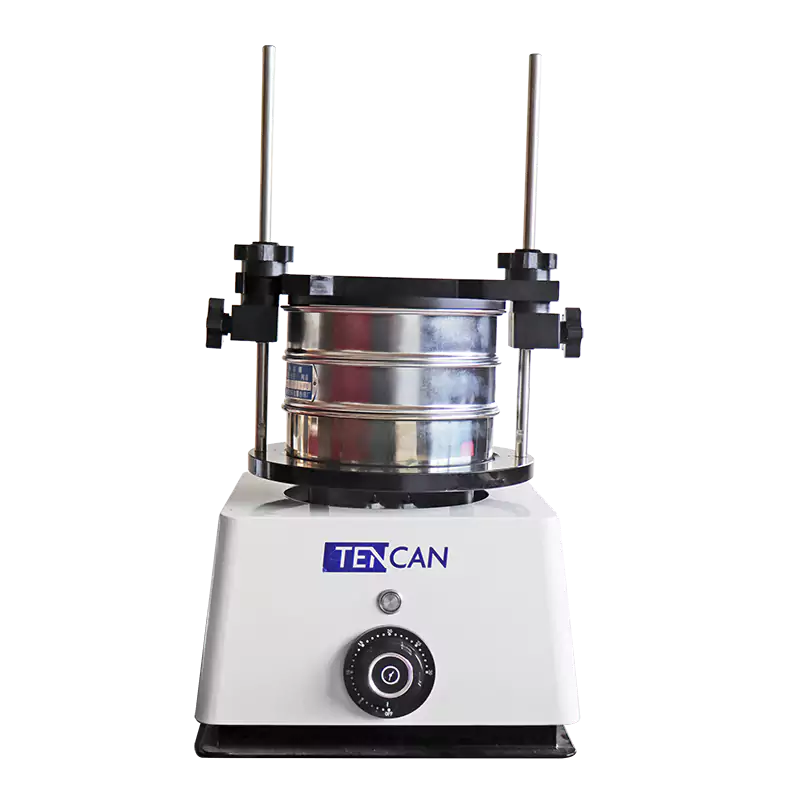

小型实验室筛分机ZDS-200——湖南粉体装备研究院有限公司出品

三次元旋振筛 vs 直线振动筛：五大选型维度对比

以下从实际选型中最重要的五个维度展开分析，确保读者能够根据自身物料特性和生产需求做出正确判断。

选型维度一：物料粒度与筛分精度要求

这是区分两种设备的首要指标。

三次元旋振筛的最小筛孔可达到20μm（约635目），这意味着它可以胜任亚微米级粉体除杂、超细分级等高精度任务。在精细化工、电子陶瓷、锂电池材料领域，产品粒度往往要求在D50≤5μm且不允许有＞15μm的大颗粒混入，这时三次元旋振筛是别无选择的标准配置。

直线振动筛由于物料在筛面上仅做单向跳跃运动，细小颗粒穿透筛网的统计概率较低，实际有效的筛分下限通常在100μm（约150目）左右。低于此粒度的筛分任务，筛分效率会急剧下降，甚至出现堵网现象。

选择依据： 要求筛分精度50μm以上（＞300目）的项目，首选三次元旋振筛；筛分精度要求较粗（≥150目）且追求处理速度的场景，直线振动筛的成本优势开始显现。

选型维度二：处理量与产能要求

直线振动筛的核心竞争力在于大处理量。

以筛孔尺寸1mm（约18目）的粗筛为例，一台筛面宽度1500mm的直线振动筛，处理量可达15至30吨/小时。相比之下，ZS-1800三次元旋振筛在同等筛孔条件下，面粉处理量约为8至12吨/小时（面粉堆密度约0.55g/cm³换算）。这意味着对于粗筛除杂、砂石分级等任务，直线振动筛的单位时间产量优势可达2至3倍。

但这里有一个容易被忽视的细节：当筛分精度要求提高后，直线振动筛的产能衰减速度远快于三次元旋振筛。以筛孔从1mm收窄到0.15mm（约100目）为例，直线振动筛的产能可能下降60%至70%，而三次元旋振筛由于三维运动保证了颗粒与筛网的多次接触，产能衰减控制在30%至40%。

选择依据： 日处理量超过50吨且筛孔≥1mm的粗筛任务，直线振动筛更高效；筛孔≤0.15mm的精筛或分级任务，三次元旋振筛的综合产能反而更优。

选型维度三：物料特性与筛网堵塞风险

物料的水分含量、粘性和静电特性直接影响筛分设备的实际运行效果。

含水量超过5%的粉体（如湿法制粒后的药粉、球磨后的湿料浆）在直线振动筛上极易结团堵网。由于直线振动筛的振动方向平行于筛面，结团的物料块无法被有效打散，只能在筛面上越滚越大，最终堵塞筛孔。

三次元旋振筛的垂直振动分量使得物料在筛面上产生抛掷运动，结团的物料块在抛起和落下的过程中受到反复撞击，更容易被打散。同时，三维运动轨迹使得物料不断变换与筛网的接触位置，同一颗颗粒不会持续停留在同一筛孔上方，大大降低了堵网概率。

**静电敏感的物料（如塑料粉末、碳粉、荧光粉）**也需要特殊考虑。三次元旋振筛在筛分过程中物料与筛网的接触时间更长，静电积累可能更明显。此时可在设备上加装超声波清网装置或接地处理，或选择直线振动筛配合防静电筛网。

选择依据： 含水粘性物料、易结团物料优先选择三次元旋振筛；干燥流动性好的物料（如石英砂、矿粉）两种设备均可选择，以处理量为优先考量。

选型维度四：筛网层数与分级需求

三次元旋振筛支持1至5层筛网叠加，可在一次筛分作业中同时获得多个粒级产品。例如配置5层筛网时，从上到下依次为50目、80目、120目、200目、325目，单次筛分即可将原料分为6个粒度区间，大幅简化工艺流程。

直线振动筛通常为1至2层筛网配置（少数机型支持3层），多层配置时由于直线运动的局限性，下层筛网的筛分效率会逐层递减。

对于需要多级精密分级的产品（如金刚石微粉按粒度分5至10个等级、磨料按FEPA标准分多级），三次元旋振筛是更合适的选择。对于仅需单级除杂或简单分级的场景（如石子除粉、木屑筛分），直线振动筛的简洁结构更具性价比。

选择依据： 需要三级以上分级的产品优先使用三次元旋振筛；仅需单级或两级分级的场景，两者根据处理量选择。

选型维度五：设备投资与运维成本

这是很多中小企业最为关注的维度。

从设备投资角度看，同筛分面积下直线振动筛的价格通常为三次元旋振筛的50%至70%。一台有效筛分面积2.4㎡的ZS-1800型三次元旋振筛与同面积直线振动筛相比，初次采购成本差距约30%至50%。

但在运维成本方面，情况有所不同：

• 筛网更换频率： 由于直线振动筛容易堵网，筛网清洗和更换频率更高。以石英砂筛分为例，直线振动筛平均每运行200小时需要更换筛网，三次元旋振筛可延长至400至500小时。
• 能耗对比： ZS-1800电机功率为2.2Kw，同等产能的直线振动筛通常需要3至4Kw双电机驱动，年电费差距约2000至5000元（按工业电价0.8元/度、年运行2000小时计算）。
• 维护复杂度： 三次元旋振筛结构更紧凑，振动电机故障率低；直线振动筛的双电机需要同步调节，维护点和故障点更多。

从3至5年的全生命周期成本来看，对于精筛任务，三次元旋振筛的总拥有成本（TCO）往往低于直线振动筛。这个结论颠覆了很多人的直觉，但数据不会说谎。

选型决策流程图：三步做出正确选择

面对具体项目时，可按以下决策逻辑逐步排除：

第一步：确定筛分精度目标。 如果目标筛孔≤0.15mm（≥100目）且对分级精度有严格要求，直接选择三次元旋振筛，无需往下判断。

第二步：评估物料特性。 确认物料含水量、粘性、静电特性。如果物料含水量＞5%或具有粘性，排除直线振动筛。如果物料干燥、流动性好，进入第三步。

第三步：核算处理量和投资预算。 计算所需日处理量，对比同筛分面积下两种设备的产能差异。当日处理量＞50吨且筛分精度要求粗（≥18目）时，直线振动筛的初始投入和单位处理成本更具竞争力；当日处理量中等（10至50吨）且要求多级分级时，三次元旋振筛成为不二之选。

行业应用案例对照

不同行业对筛分设备的需求差异显著，以下为典型应用场景的设备选型建议：

电子陶瓷行业： 氧化铝、氧化锆陶瓷粉体的D50通常要求1至5μm，且严格禁止大颗粒混入。采用ZS-1000型三次元旋振筛配合325目筛网（45μm），先进行粗筛除杂，再用激光粒度仪检测成品，是行业标准做法。

磨料磨具行业： 碳化硅、白刚玉微粉按FEPA标准分多个粒度等级（F230至F1200），需要精密分级。ZS系列旋振筛配置4至5层筛网的单次筛分方案，可替代传统多台设备串联的工艺流程，减少工艺占地。

建材行业： 干粉砂浆用石英砂，筛分要求为40至70目和70至140目两个等级，日处理量30吨以上。采用ZS-1500型三次元旋振筛配置两层筛网，一次筛分即可获得三个粒度级别，筛分效率85%至95%，产能满足中小型干粉砂浆生产线的需求。

矿山行业： 铁矿石、石灰石破碎后的粗筛除粉，筛孔尺寸10至50mm，日处理量数百吨。此场景适用于直线振动筛，三次元旋振筛在此粒度范围和产能要求下性价比不高。

常见问题与解答

三次元旋振筛可以筛分液体吗？

可以。三次元旋振筛支持湿法筛分，用于浆料的除渣和过滤。调整上下偏心重锤的相位角后，物料在筛面上的运动轨迹会改变，适配浆料过滤的低速推进需求。ZS系列标配不锈钢筛框和密封结构，可以应对水性浆料和部分溶剂型浆料的筛分。

振筛机与旋振筛如何搭配使用？

在粉体加工企业的实验室和生产车间之间，ZDS-200实验室振筛机和ZS系列三次元旋振筛形成了天然的分工配合：实验室用ZDS-200进行配方开发和小试筛分工艺验证，确定最优筛网目数和筛分层数后，将参数放大到ZS系列生产型旋振筛上执行批量生产。这种"小试→放大"的模式有效降低了工艺开发风险和成本。

筛分效率为什么达不到100%？

筛分效率受限于多个物理因素：近筛孔尺寸的颗粒（粒径接近筛孔直径的颗粒）穿透概率极低，这是筛分过程的固有不确定性；物料含水或带静电时颗粒间聚合力增大；进料量超过筛面处理能力时物料层过厚。ZS系列标称筛分效率85%至95%，在粉体加工领域已属于较高水平。对于需要更高纯度的场景，建议在旋振筛之后增加气流分级环节。

湖南粉体装备研究院的筛分解决方案

湖南粉体装备研究院有限公司在筛分系列产品中提供了从实验室到工业生产的完整筛分设备矩阵：ZDS-200小型实验室筛分机覆盖研发和小试场景，ZS系列三次元旋振筛覆盖中试和量产场景，不锈钢振筛机满足食品、医药行业的洁净要求。

选择筛分设备不是单纯的参数对比，而是一次涉及物料特性、工艺匹配度、产能规划、成本预算的系统性决策。希望本文的五维度对比框架，能帮助粉体加工从业者避开选型误区，找到最适合自身工况的筛分解决方案。
