高硬度物料的细磨难点，往往不是磨机转不起来，而是研磨介质先进入高磨损、高污染、高消耗的状态。介质磨耗一旦放大，细度波动、浆料金属异物、批次色差和后续清洗问题会接连出现。硬质合金研磨球因此进入不少实验室和工程人员的选型清单：它适合对介质密度、耐磨性和污染控制有要求的场景，但选错球径、牌号或磨机匹配，同样会带来效率下降与成本上升。要判断是否该用硬质合金研磨球，应先回到物料、目标粒度和现有磨机条件。
一、先分清磨损、污染和效率损失的来源
细磨中的介质损耗通常有三种表现：球体本身失重、浆料中出现金属异物、细度随时间波动。三者不一定同时发生。若物料硬度高、磨耗性强，介质表面会被持续切削；若磨机能量密度高、装填过满，球与球、球与内衬的碰撞会加剧；若浆料黏度高或循环量不足，物料在磨腔内停留时间变长，也会让介质长期处于高负荷状态。先记录现有磨机在电流、温升、出料细度和介质补加周期上的变化，比直接换一种“更硬”的球更有意义。
污染问题需要单独看。对磁性物、金属光泽、白度或电性能敏感的物料，介质磨损带来的微量组分变化可能影响批次稳定性。此时要区分“可见异物”和“不可见离子污染”，前者可通过筛分和显微观察发现，后者往往要结合浆料成分与清洗方式判断。硬质合金球耐磨，但并非不磨损；是否适合，要看磨损量是否落在工艺允许范围内，而不是只看初始硬度。
效率损失则常被误认为介质不够重。实际上，球径、级配、装填率、转速和浆料流变性任何一项不匹配，都可能让细磨效率下降。把问题全部归因于介质，容易造成过度装填和能耗上升。先做物料与磨机的条件梳理，再决定是否采用硬质合金研磨球，选型会更稳妥。
二、硬质合金研磨球的结构特点与适用边界

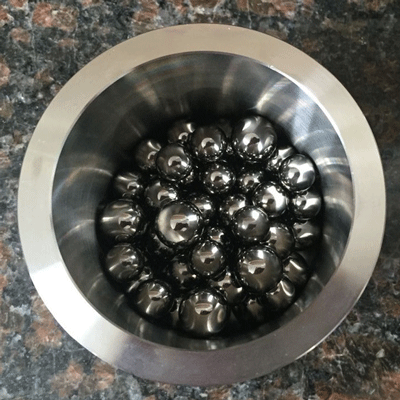

常见硬质合金研磨球以碳化钨为硬质相、钴等金属为黏结相。硬质相提供高硬度和耐磨性，黏结相提供韧性，使球体在高能量碰撞中不易碎裂。不同牌号会在硬度、韧性、耐腐蚀性和耐磨性之间做平衡，钴含量、晶粒状态和制造工艺都会影响最终表现。因此，采购时不能只问“是不是硬质合金”，还要确认具体牌号、批次一致性和适用工况。
与常见陶瓷介质相比，硬质合金的密度通常更高，相同体积下质量更大。这个特点带来的好处是单球冲击能量和剪切作用更集中，在有限磨腔内容易获得较高的能量输入；代价是磨机负载、搅拌电流、启动扭矩和内衬磨损可能增加。对原本按低密度介质设计的磨机，直接替换前应评估主轴、轴承、密封和电机余量，不能只看研磨效果。
硬质合金研磨球更适合哪些场景？一是物料硬度高、磨耗性强，普通介质损耗过快；二是对介质污染有控制要求，希望减少频繁换球带来的批次波动；三是实验室或小批量生产需要在较短流程内获得较细粒度，且磨机有能力承受较高密度介质。若物料对钨、钴等元素极敏感，或磨机结构、内衬和清洗条件不匹配，则应先做相容性验证，再谈批量使用。
三、球径与级配：不要只追求更小或更硬
球径的选择首先取决于进料粒度和目标粒度。进料较粗时，需要足够大的球提供冲击能量，把颗粒打碎；目标粒度较细时，适当减小球径可以增加单位质量介质的接触面积，改善细磨和分散。但球径不是越小越好：过小的球在黏稠浆料中跟随性变差，容易随物料流动而减少有效碰撞，甚至造成出料堵塞。
级配的意义在于兼顾破碎与细磨。单一球径的介质层孔隙较均匀，但适应宽分布进料的能力有限；大小球搭配可以形成不同的碰撞能量层级，让粗颗粒先被破碎，细颗粒再被研磨。级配比例要结合磨机直径、转速、装填率、浆料黏度和目标粒度分布确定。仅凭“多放小球就能更细”并不可靠，因为小球过多会降低空隙率和物料通过性，也可能让磨机电流升高。
介质硬度与球体磨损也不是简单的线性关系。硬质合金球硬度高，但如果球径、转速和装填率组合不当，球与球之间的冲击仍会造成表面疲劳；浆料酸碱度、助剂和温度则可能影响黏结相与球体表面的稳定性。对需要长期连续运行的工况，应关注磨损速率和补球周期，而不是只比较初始硬度。具体牌号与尺寸需结合物料性质及工艺条件确定。
实际选型时，可以先保留现有磨机的一条基准曲线，再选择一到两组硬质合金球做对比。记录相同能耗下的粒度分布、比表面积、温升和介质失重，观察是否存在过磨、团聚或出料困难。若细度提升但浆料温度明显升高，或清洗难度增加，说明能量输入与浆料匹配仍需调整，不能只靠换球解决。
四、磨机匹配：转速、装填率、浆料与内衬
转速决定能量输入方式
转速提高会增加介质碰撞频率和能量输入，但超过合理范围后，介质可能贴壁运行，有效研磨反而下降，温升和磨损也会增加。硬质合金球密度较高，同样的转速下对磨机结构的负荷更明显。调整转速时，应同时观察电流、出料细度和浆料温度，避免用持续提速来掩盖级配或装填问题。
装填率和球料比影响碰撞概率
装填率过低，磨腔内介质少，碰撞概率不足；装填率过高，介质运动空间受限，功耗上升，物料通过性变差。硬质合金球单球质量较大，装填率的变化会被放大，因此不宜直接照搬低密度介质的装填经验。球料比也要结合浆料浓度和循环方式调整：球多料少容易过磨和发热，球少料多则可能细度不足。
内衬、出料与清洗不可忽略
高密度介质对磨机内衬和搅拌部件的磨损更直接。内衬材料应与介质硬度、浆料腐蚀性和清洗方式一起评估，避免只关注球本身。出料筛网或缝隙要能挡住最小球径，同时保证浆料顺畅通过；球径级配变化后，出料结构也要复核。换料清洗方面，硬质合金球表面残留的细粉和助剂可能影响下一批次，应建立清洗、干燥和异物检查流程。
在循环式磨机中，浆料流量与介质运动状态相互影响。流量过小，物料在磨腔内停留过久，容易过热；流量过大，停留时间不足，细度难以稳定。硬质合金球带来的高能量输入需要与循环量配合，才能把细度、温度和磨损控制在可接受范围。
五、从样品试验到批量使用：验证介质是否真的合适
实验室试验不能只比较“多久达到目标粒度”。建议设置相同磨机、相同装填率、相同浆料浓度和相同转速的对照，分别记录达到目标粒度所需时间、粒度分布宽度、浆料温度、pH或黏度变化，以及介质失重。若条件允许，还应观察磨后浆料的磁性物和显微形貌，判断是否存在异常磨损。
放大到批量生产时，重点看稳定性而非单次结果。硬质合金研磨球密度高，长时间运行对主轴、密封、内衬和出料筛的考验更明显。建议在放大前确认磨机负载余量、冷却能力和清洗周期，并设置介质补加与更换的判定标准。补球周期应由实际失重和细度漂移决定，不宜只按固定时间更换。
污染控制要贯穿试验与生产。对新批次球，先进行清洗和空白研磨，检查浆料中是否有可见异物、颜色变化或异常磁性物；对多品种共线生产，应评估清洗剂、超声清洗和干燥方式对球体表面的影响。若物料对金属元素敏感，可要求供应商提供与材质相关的说明，但最终仍以实际浆料验证为准。
物料批次差异也会影响介质表现。粒度分布、含水量、助剂加入顺序和浆料温度变化，都可能让同一组球在不同批次呈现不同效率。建议在试验记录中保留物料批次、浆料配方和磨机状态，避免把物料波动误判为介质问题。只有把变量拆开，硬质合金研磨球的选型才有可重复性。
六、采购前应确认哪些信息
硬质合金研磨球的采购沟通，建议围绕“材质—尺寸—批次—工况”四项展开。
- 材质体系与牌号说明：硬质相、黏结相类型，是否有适用介质和耐腐蚀说明；
- 尺寸与公差：直径范围、圆度、表面状态和最小出料间隙的匹配；
- 密度、硬度与韧性指标：要求提供可验证的检测方法和批次数据；
- 磨损与污染信息：失重测试条件、清洗建议、对敏感物料的使用边界；
- 磨机适配：允许的转速、装填率、内衬材质和电机负载余量；
- 包装与批次一致性：防潮、防磕碰、标识和可追溯信息；
- 试验支持：能否提供小批量样品用于对照试验。
这些信息不应只停留在口径上。采购人员可以把现有磨机参数、物料性质、目标粒度和清洗条件整理成一页工况表，要求供应商据此给出建议。对于关键指标，最好约定试验方法和验收方式。若资料不足，应要求以样品试验确认，而不是用绝对化承诺替代验证。
湖南粉体装备研究院有限公司在粉体研磨与分散设备应用中，强调结合物料性质、目标粒度和磨机条件做介质匹配。对硬质合金研磨球这类高密度介质，先确认磨机承受能力与污染边界，再做球径和级配优化，通常比直接替换更稳妥。需要查看产品基础信息时，可参考硬质合金研磨球产品资料，再结合样品试验确定最终方案。
回到最初的问题：硬质合金研磨球不是“越硬越通用”的选项，而是一种需要与物料、磨机和工艺共同匹配的研磨介质。先判断磨损和污染是否真的是瓶颈，再通过球径、级配、转速、装填率和浆料条件逐项验证；把清洗、补球和批次一致性纳入日常管理，才能让高密度介质的优势转化为稳定的细磨结果。
