罐磨球磨机GQM系列多工位研磨高效选型全解析

罐磨球磨机GQM系列：多工位同步研磨的核心利器

实验室研磨工作有一个常见痛点——样品多、批次多，但设备工位少，排队等待时间远远超过实际研磨时间。罐磨球磨机GQM系列正是为解决这一矛盾而生，通过两工位、四工位、八工位三种配置，单台设备最多可同时处理8个不同样品，研磨效率成倍提升，科研人员再也不用在球磨机前排队等位。

罐磨球磨机又名滚坛机，是一种以橡胶辊筒托动研磨罐做滚转运动的卧式研磨设备。其核心特征在于"倾流式"研磨机制——研磨罐在胶辊驱动下匀速旋转，罐内研磨介质随罐壁提升至一定高度后，在重力作用下沿抛物线轨迹下落，对物料产生冲击、摩擦、剪切三重粉碎力。这种运动模式磨细粒度均匀，特别适合电子材料、磁性材料、生物医药、陶瓷釉浆等对粒度分布一致性要求较高的领域。

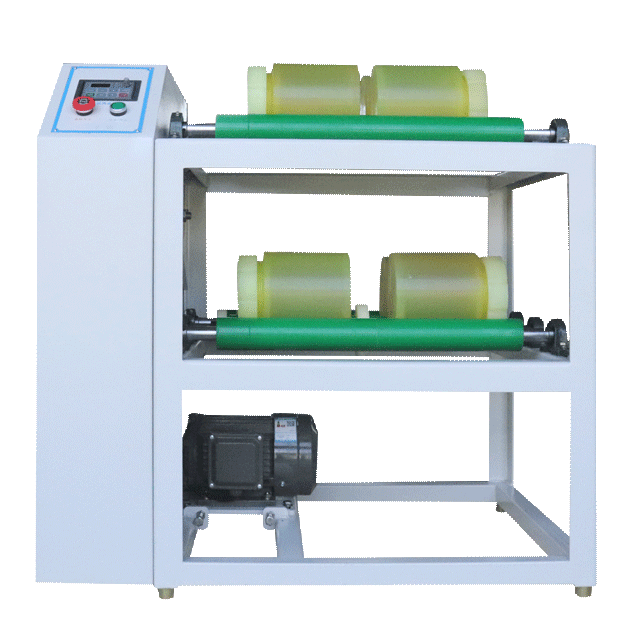

八工位罐磨球磨机，单台设备可同时处理8个样品

倾流式研磨原理：三重粉碎力的协同机制

抛落冲击——粗颗粒的"锤击"效应

当研磨罐旋转时，靠近罐壁的研磨介质被提升至一定高度。当重力超过离心力后，研磨球脱离罐壁沿抛物线下落，对底部物料产生高速冲击。这一过程相当于无数把微型锤子同时锤击颗粒，是粗颗粒破碎的主要驱动力。冲击能量与研磨球质量、下落高度成正比，而罐体转速直接决定了研磨球的提升高度——转速过低，球无法被充分提升；转速过高，球贴壁随罐旋转而不下落，研磨效率反而下降。

滑动摩擦——中细颗粒的"搓磨"效应

在研磨球层与层之间、研磨球与罐壁之间，始终存在相对滑动。这种滑动产生的摩擦力类似于搓揉面团的过程，对中等粒度的颗粒进行"搓磨"式粉碎。摩擦力的大小取决于研磨球与物料之间的摩擦系数、研磨球填充率以及罐体转速。当填充率在30%~50%之间时，研磨球之间的相对滑动最为充分，摩擦粉碎效率最高。

剪切剥离——纳米级分散的"撕裂"效应

在研磨球紧密接触的区域内，球与球之间的微小间隙形成了高剪切区域。物料颗粒在通过这些间隙时受到强烈的剪切作用，类似于被两块磨盘碾压。这种剪切力对团聚体的分散、纳米级颗粒的剥离最为有效，也是罐磨球磨机在新能源电池材料、电子陶瓷等纳米分散领域被广泛采用的核心原因。

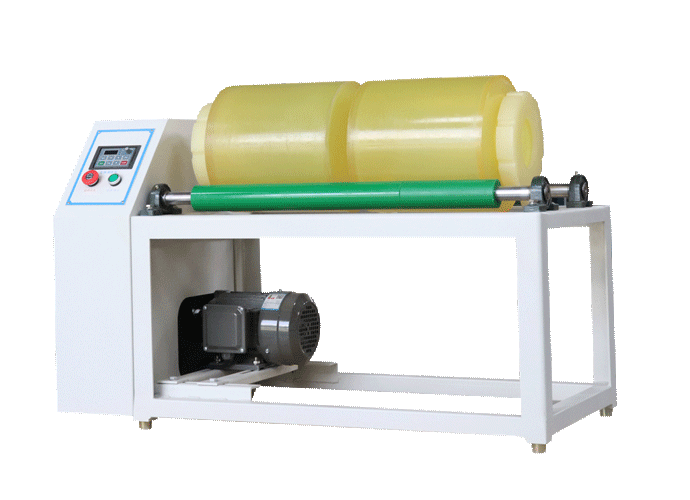

两工位罐磨球磨机GQM-2，适合小批量双样品同步研磨

GQM系列九款型号全参数横向对比

湖南粉体装备研究院有限公司的罐磨球磨机GQM系列共分为三大型号组：两工位罐磨球磨机、四工位罐磨球磨机、八工位罐磨球磨机，每款又根据可适配的研磨罐容积细分为多个子型号。以下为全系列参数横向对比表：

两工位罐磨球磨机参数

两工位是GQM系列的基础配置，适合每天处理2~4个样品的实验室。GQM-2-5适配5L以下研磨罐，机身紧凑，可放置于标准实验台面；GQM-2-15适配15L研磨罐，是电子材料与陶瓷釉浆实验室的常见选择；GQM-2-20适配20L研磨罐，兼顾了处理量与占地面积的平衡。

四工位罐磨球磨机参数

四工位是GQM系列中配置最为丰富的型号组。其中GQM-4-5$双层$采用了上下双层辊筒布局，在保持5L适配能力的同时，占地面积仅与两工位机型相当，高度方向增加约185mm，是空间紧凑型实验室的理想选择。GQM-4-15和GQM-4-20则面向中等规模的研发中心或小批量试产车间，四罐同步研磨，效率是两工位机型的两倍。

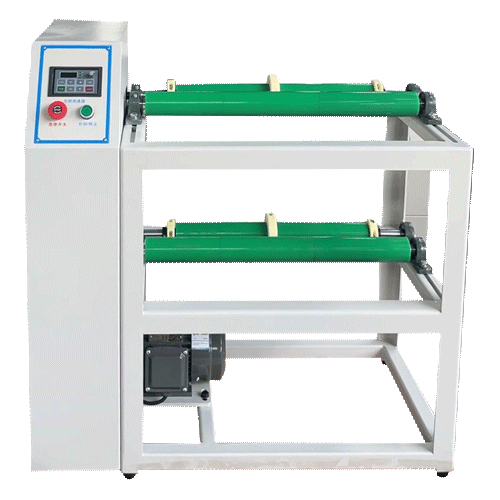

四工位罐磨球磨机GQM-4，四罐同步研磨效率翻倍

八工位罐磨球磨机参数

八工位罐磨球磨机是GQM系列的旗舰配置，单台设备可同时处理8个独立样品，是高通量筛选实验的"生产力担当"。GQM-8-5适配5L研磨罐，八罐同步运转，尤其适合新材料研发中需要大量平行实验的场景——如锂电正极材料掺杂比例优化、陶瓷釉浆配方筛选等。GQM-8-15适配15L研磨罐，设备重量达到152KG，需固定地面安装，适合中试车间或小批量生产环境。

转速参数解读：三种转速范围的工艺含义

从参数表可以看出，GQM系列的主辊转速随适配罐容的增大而降低，这并非设计限制，而是研磨工艺的内在规律：

• 50~410rpm（适配5L罐）：高转速范围，适合小罐高速研磨，冲击频率高，适合硬质脆性物料的快速粉碎
• 40~365rpm（适配15L罐）：中等转速范围，兼顾冲击力与处理量，是电子陶瓷、磁性材料研制的常用区间
• 40~340rpm（适配20L罐）：较低转速范围，大罐研磨时物料填充量大，需要更稳定的转速以避免过载和偏振

四大核心设计优势深度解析

胶辊托动：无齿轮传动，低噪音长寿命

GQM系列采用橡胶辊筒直接托动研磨罐旋转，省去了传统齿轮传动机构。这一设计带来三个好处：一是运行噪音显著降低，实验室环境安静舒适；二是研磨罐无需固定卡具，装卸操作极为便捷，放上去就能磨，拿下来就能用；三是胶辊磨损后只需更换辊筒，维护成本远低于齿轮箱大修。

值得强调的是，GQM系列的罐体承重胶辊由特殊配方橡胶制成，兼具耐磨性与弹性恢复能力，长期使用不会因研磨罐重量而产生永久变形，确保了转速的长期稳定性。

数显定时控制：暂停与累加功能释放人力

GQM系列配备了数显时间控制器，支持三种定时模式：

1. 单次定时：设定研磨时间，到时自动停机，适合标准工艺的固定时间研磨
2. 暂停功能：研磨过程中可随时暂停，检查物料状态或添加助剂，再继续运行，剩余时间继续计时
3. 累加定时：多次研磨的时间自动累加，无需手动记录，适合需要分阶段研磨的工艺场景

这三项功能组合使用，能够覆盖从简单定时研磨到复杂多阶段工艺的绝大多数实验室需求，操作人员无需全程值守，显著释放了人力。

多工位并行：从"排队等位"到"并行处理"

GQM系列的核心价值在于多工位并行研磨能力。以八工位机型GQM-8为例，8个研磨罐可同时装入不同配方的样品，一键启动后8罐同步运转。相比单罐设备需要8次排队研磨，总耗时从8×T缩短为1×T，效率提升8倍。这一优势在以下场景中尤为突出：

• 新材料配方筛选：8种不同掺杂比例的样品同时研磨，次日即可对比结果
• 工艺参数优化：同一配方在8种不同转速下研磨，快速锁定最佳工艺窗口
• 多批次质控研磨：8个批次样品同步处理，消除设备间差异对检测结果的影响

间歇与连续模式：工艺灵活性拉满

GQM系列支持间歇操作和连续操作两种模式。间歇模式下，设备按照预设时间运转和暂停，适合需要周期性散热或观察物料状态的场景；连续模式下，设备持续运转直至设定总时间结束，适合长时间深度研磨。这两种模式的灵活切换，使GQM系列能够适应从短时间混料到长时间超细研磨的宽范围工艺需求。

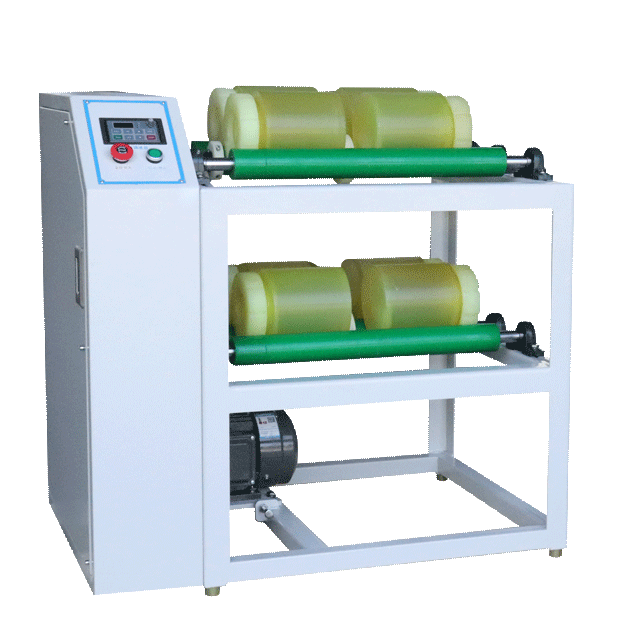

八工位罐磨球磨机多工位布局细节

五大行业应用场景实操解析

电子材料：MLCC介质浆料的均匀分散

多层陶瓷电容器$MLCC$的介质浆料对粒度分布一致性要求极为苛刻——D50偏差超过0.1μm就可能影响叠层厚度的一致性，进而导致电容量离散。GQM系列罐磨球磨机在该领域的典型工艺路线为：先将钛酸钡粉体与有机溶剂、分散剂在研磨罐中混合，采用50~200rpm低速预混30分钟使粉体充分润湿，再提升至300~350rpm高速研磨4~6小时。采用氧化锆研磨球，球料比2:1，研磨结束后浆料D50可稳定控制在0.8~1.2μm范围。

由于MLCC浆料配方筛选往往需要同时对比5~8种不同分散剂或不同固含量的方案，八工位机型GQM-8-5在该领域应用最为广泛——8罐同步研磨，研磨条件完全一致，排除了设备差异的干扰，配方对比结果更为可靠。

磁性材料：钕铁硼粉体的高效研磨

钕铁硼永磁材料在制备过程中需要将合金铸锭破碎至微米级粉体，再经取向压型和烧结成型。传统的颚式破碎+对辊破碎只能将物料处理到毫米级，后续的微米级研磨需要球磨设备完成。GQM系列罐磨球磨机在该领域的工艺要点是：采用不锈钢研磨罐和轴承钢研磨球，避免氧化锆等陶瓷研磨介质带入杂质污染磁性能；转速设定在200~300rpm区间，研磨时间6~10小时，可获得D50约3~5μm的钕铁硼粉体。

对于磁性材料的批次质控，四工位机型GQM-4-15是性价比较高的选择——4罐同时处理4个批次的样品，研磨条件统一，检测结果具有可比性。

生物医药：中药材超微粉碎与有效成分释放

中药材有效成分的溶出率与粉体粒度直接相关。当药材粉体粒度从150μm$约100目$降低至15μm$约1000目$时，比表面积增加约10倍，有效成分溶出率可提升3~5倍。GQM系列罐磨球磨机在该领域的典型配置为：采用氧化锆研磨罐和氧化锆研磨球，避免金属污染；转速控制在150~250rpm中速区间，研磨2~4小时，可获得1000目以上的超微粉体。

生物医药领域对研磨罐材质的洁净度要求极高，湖南粉体提供的不锈钢、氧化锆、聚四氟乙烯等多种滚筒球磨罐配件可满足不同洁净度等级的需求。

陶瓷釉浆：釉料粒度均匀性的保障

陶瓷釉浆的粒度分布直接影响施釉后的表面质量——粒度过粗则釉面不平整，粒度过细则釉浆黏度过高难以施釉。GQM系列罐磨球磨机在釉浆制备中的优势在于：倾流式研磨产生的粒度分布更为集中，D90与D10的跨度更小，研磨后的釉浆粒度均匀性优于高能球磨设备。实际操作中，釉浆研磨转速通常设定在100~200rpm，研磨时间3~6小时，研磨后釉浆D50控制在5~10μm，D90控制在20μm以内。

新能源电池材料：正极浆料的研磨分散

锂电池正极浆料的制备是一个"研磨+分散"的复合过程。磷酸铁锂、三元材料等正极粉体需要研磨到亚微米级并均匀分散在溶剂中，才能确保涂布后的电极片厚度一致、电化学性能稳定。GQM系列在该领域的典型工艺为：将正极粉体与PVDF溶液、导电碳黑在研磨罐中混合，采用氧化锆研磨球，球料比1.5:1，转速200~300rpm，研磨4~8小时。研磨结束后浆料无需转移即可直接用于涂布，减少了二次污染风险。

与其他研磨设备的横向对比

罐磨球磨机 vs 行星球磨机

行星球磨机通过公转+自转的叠加运动产生高重力加速度，研磨能量密度远高于罐磨球磨机，适合硬质难磨物料的超细研磨。但行星球磨机的研磨罐容积通常在0.5L~4L之间，单次处理量有限，且无法同时处理多个独立样品。罐磨球磨机的优势在于：单罐容积可达5L~20L，多工位可同时处理多个样品，研磨粒度均匀性好，适合中细度研磨和大批量处理。

选型建议：硬质物料超细研磨$出料D50<1\mu m$选行星球磨机；中细度研磨$出料D50120\mu m$、多样品并行处理选罐磨球磨机。

罐磨球磨机 vs 搅拌球磨机

搅拌球磨机通过搅拌轴驱动研磨介质做高速运动，研磨能量密度介于行星球磨机与罐磨球磨机之间，研磨效率高于罐磨球磨机。但搅拌球磨机的工作原理决定了研磨罐内存在搅拌轴，物料在搅拌轴附近受到的研磨力与远离搅拌轴的区域存在差异，粒度分布的均匀性不如罐磨球磨机的倾流式研磨。

选型建议：追求研磨速度选搅拌球磨机；追求粒度均匀性选罐磨球磨机。

罐磨球磨机 vs 振动球磨机

振动球磨机通过高频振动使研磨介质在罐内产生高频碰撞，研磨效率极高，但高频振动对设备的固定安装要求较高，运行噪音也较大。罐磨球磨机运行平稳、噪音低，可放置于普通实验台面，对实验室环境更为友好。

选型建议：短时间高效粉碎选振动球磨机；长时间连续研磨、对噪音敏感的实验室选罐磨球磨机。

选型五步决策框架

第一步：明确日均样品处理量

这是选择工位数的核心依据。日均处理1~2个样品选两工位机型GQM-2；日均处理3~4个样品选四工位机型GQM-4；日均处理5个以上样品或需要高通量并行实验选八工位机型GQM-8。

第二步：确定单罐研磨容积

单罐研磨容积决定了子型号的选择。实验室小样研磨$单罐5L以内$选"-5"后缀型号；中等批量研磨$单罐15L以内$选"-15"后缀型号；较大批量研磨$单罐20L以内$选"-20"后缀型号。需要注意，"-20"后缀的GQM-4-20需要380V电源，实验室需确认供电条件。

第三步：评估实验室空间与供电条件

GQM系列各型号的占地面积从950×480mm到1350×820mm不等，高度从685mm到960mm不等。选购前需确认：①实验台面能否承重$最重机型152KG$；②实验室供电是否匹配$GQM-4-20和GQM-8-15需380V三相电$；③设备周围是否留有操作空间$建议前后左右各留300mm$。

第四步：选配研磨罐与研磨介质

研磨罐材质直接决定研磨品质。湖南粉体提供不锈钢、氧化锆、刚玉、聚氨酯、尼龙、聚四氟乙烯等多种材质的滚筒球磨罐，以及氧化锆、刚玉、不锈钢、玛瑙等多种研磨球。选配原则是：避免研磨罐/研磨球材质对物料造成交叉污染。例如生物医药选氧化锆罐+氧化锆球，磁性材料选不锈钢罐+轴承钢球，食品行业选聚氨酯罐+氧化锆球。

第五步：确认选配件需求

GQM系列提供手摇装置和防护罩两项选配。手摇装置在停电时可以手动旋转研磨罐倒出物料，避免物料在罐内长时间滞留；防护罩可防止研磨过程中意外接触旋转部件，建议有操作人员安全要求的实验室选配。八工位机型GQM-8-15不提供手摇装置和防护罩选配，选购前需确认。

操作关键细节与常见误区

研磨罐装料量控制

研磨罐内的物料与研磨球总装填量不应超过罐容积的2/3。装填量过高会导致研磨球运动空间不足，倾流式研磨无法有效形成；装填量过低则研磨球之间缺乏物料缓冲，研磨球直接碰撞罐壁，既降低研磨效率又加速罐壁磨损。最佳装填量为罐容积的1/3~1/2$含研磨球$。

球料比的合理设定

球料比$研磨球质量与物料质量之比$是影响研磨效率的关键参数。对于罐磨球磨机，推荐球料比范围为1:1~3:1。硬质物料选用较高球料比(2:1~3:1)，软质物料选用较低球料比$1:11.5:1$。球料比过低研磨效率不足，球料比过高则研磨球之间碰撞频繁而接触物料的概率下降，同样降低研磨效率。

转速的工艺优化

GQM系列的主辊转速可在较大范围内无级调节，但并非转速越高研磨效率越好。研磨罐存在一个"临界转速"——超过该转速后研磨球贴壁旋转不再下落，研磨效率急剧下降。实际操作中，建议先从较低转速开始(约临界转速的60%~70%)，研磨1~2小时后取样检测粒度，根据实际研磨效果逐步调整转速。GQM系列配备的数显时间控制器支持暂停功能，可在研磨过程中随时停机取样，操作非常便捷。

研磨罐的平衡安装

多工位机型在安装研磨罐时，务必确保各罐的重量大致相当。如果某个罐内装填量明显大于其他罐，会导致辊筒受力不均，长期运行可能造成胶辊偏磨，缩短使用寿命。建议各罐装填量偏差控制在±10%以内。

六大常见问题解答

GQM系列的研磨罐可以混用不同材质吗？

可以。GQM系列的胶辊托动设计对研磨罐材质没有特殊限制，同一个辊筒上可以放置不锈钢罐、氧化锆罐、尼龙罐等不同材质的研磨罐，只要各罐重量偏差在合理范围内即可。这为需要同时研磨多种不同物料的实验室提供了极大的灵活性。

罐磨球磨机的研磨细度能达到多少？

研磨细度取决于物料性质、研磨介质种类、研磨时间等多种因素。一般而言，GQM系列罐磨球磨机对中等硬度物料(莫氏硬度5~6)的研磨出料粒度可达到200~2000目(约7.5~75μm)，对软质物料(莫氏硬度3~4)配合氧化锆研磨球长时间研磨可达到2000目以上。需要纳米级出料粒度时，建议选择行星球磨机或超声波行星球磨机等高能研磨设备。

GQM-4-5$双层$与GQM-4-5有什么区别？

GQM-4-5采用单层四辊布局，4个研磨罐在同一水平面上排列；GQM-4-5$双层$采用上下双层布局，每层2个研磨罐。双层设计的优势在于占地面积更小$宽度480mmvs660mm$，但高度增加约180mm。对于实验台面空间有限但高度充裕的实验室，双层机型是更优选择。

罐磨球磨机可以湿法研磨吗？

可以。GQM系列支持干磨和湿磨两种工艺。湿磨时，物料与研磨介质一起浸泡在液体介质$水、乙醇、丙酮等$中进行研磨，研磨后直接得到浆料。湿磨的优势在于：液体介质的润滑作用可降低研磨球碰撞产生的热量，减少热敏性物料的性能退化；液体介质的冲刷作用可及时将研磨后的细粉从研磨球表面带走，避免过粉碎。需要注意湿磨时研磨罐的密封性，防止液体泄漏。

GQM系列需要固定安装吗？

两工位和四工位机型$GQM-2/GQM-4$重量在59~122KG之间，可放置于坚固的实验台面上使用，无需地脚螺栓固定。八工位机型GQM-8-15重量达到152KG，建议固定地面安装，运行时更平稳安全。所有机型在运行前应确认放置平面水平，四角调平后再启动。

多个研磨罐内的物料能一起研磨吗？

不建议。GQM系列的每个研磨罐是一个独立的研磨腔，不同罐内的物料不会混合。如果需要将多种物料混合研磨，应将它们放入同一个研磨罐中研磨。如果需要分别研磨后再混合，可以分别研磨完成后，将研磨后的物料取出在混合设备中(如V型混合机或三维混合机)进行均匀混合。

产线配套与扩展方案

罐磨球磨机GQM系列在粉体制备产线中通常位于破碎工序之后、分级工序之前。一条完整的粉体研磨产线可能包含以下设备组合：

基础配置：颚式破碎机$粗碎$→对辊破碎机$中碎$→罐磨球磨机GQM系列$细磨$→三次元旋振筛$筛分$

高纯配置：颚式破碎机$粗碎$→罐磨球磨机GQM系列+氧化锆罐$细磨$→振筛机$筛分$→净化系统手套箱$分装$

新能源材料配置：罐磨球磨机GQM系列+氧化锆研磨球$研磨分散$→高速分散均质机$均质$→真空干燥箱$干燥$→三次元旋振筛$筛分$

每条产线中的设备选型需根据物料特性、产能需求、洁净度要求等因素综合确定，湖南粉体装备研究院有限公司提供从单机到整线的全套技术方案支持。
