行星球磨技术是获得超细粉体的关键手段，但很多用户发现：同样的机器，别人的效率高、产品纯，自己的却总出问题。核心往往在于球磨罐与研磨球没有与机器和物料科学匹配。湖南粉体装备研究院有限公司将通过以下30个问答，为您揭开高效研磨的匹配奥秘。
第一部分：基础概念与核心关系
1. 问：行星球磨机、球磨罐、研磨球，这三者究竟是什么关系？
答： 三者构成一个完整的 “能量传递系统” 。行星球磨机是动力源和运动平台，提供公转与自转的复合运动；球磨罐是反应容器和样品载体，决定了研磨环境的纯净度；研磨球是能量传递的直接介质，通过冲击、摩擦将机械能转化为物料的粉碎能。三者匹配与否，直接决定了最终的研磨效率、产品纯度和粒度分布。
2. 问：为什么不能随便找个罐和球就用？不匹配会导致什么后果？
答： 不匹配会导致三大核心问题：一是效率低下，粒度达不到要求；二是样品污染，罐或球磨损杂质混入产品；三是设备损坏，如不平衡运行损坏主轴，或硬球磨软罐导致罐体击穿。错误匹配轻则实验失败，重则造成安全事故和经济损失。
3. 问：选择研磨介质时，应该先确定哪个？
答： 应遵循 “物料特性 → 罐体材质 → 研磨球材质” 的决策链条。首先分析物料的硬度、纯度、化学性质要求，据此选择能满足条件的罐体；然后根据罐体材质，选择硬度不高于罐体、且能满足研磨能量要求的研磨球。
第二部分：球磨罐的选择核心（材质篇）

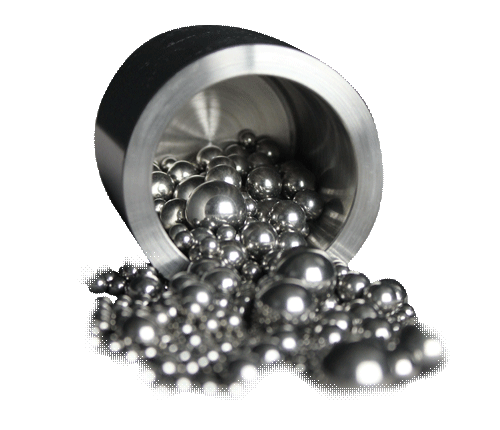

4. 问：最常见的304不锈钢罐，适合研磨什么物料？
答： 适合研磨对铁、铬、镍等金属离子不敏感的物料，如普通化工原料、土壤样品、某些合金粉末、陶瓷釉料等。其优点是坚固、经济，是通用性选择。
5. 问：什么情况下绝对不能用不锈钢罐？
答： 当物料对过渡金属杂质有严格限制时禁用。最典型的领域是锂电池正负极材料（如磷酸铁锂、三元材料）、高端电子陶瓷粉体（如MLCC介质）、以及用于原子吸收/ICP-MS等精密仪器分析的样品前处理。
6. 问：氧化锆罐为什么被誉为“万能高端罐”？它强在哪里？
答： 氧化锆罐综合性能顶尖：硬度高（莫氏8.5）、耐磨性极好（磨损率极低）、化学惰性强（耐酸碱）、且完全无金属污染。它在提供高效研磨的同时，能最大限度保证产品纯度，因此在新能源、电子材料、生物医药等高端领域成为首选。

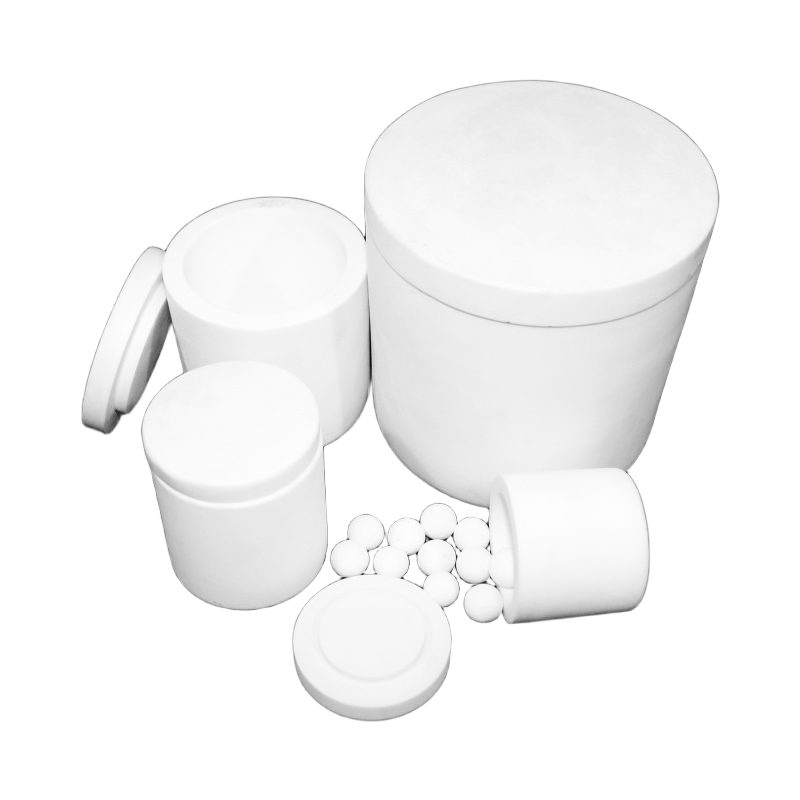

7. 问：刚玉（氧化铝）罐硬度最高，是不是最好的？
答： 刚玉罐硬度（莫氏9级）确实最高，耐磨性好且性价比高于氧化锆。但它并非“最好”，因为其磨损会引入铝（Al）元素。因此，它适用于研磨石英、长石等不忌铝的非金属矿物，但绝不能用于对铝敏感的物料，如某些特种陶瓷或催化剂。
8. 问：玛瑙罐看起来漂亮，它有什么特殊使命？
答： 玛瑙罐的使命是 “绝对纯净” 。作为天然无机硅酸盐，它在研磨过程中不引入任何金属本底。这使得它成为地质、环境、食品、药品检测等行业实验室样品前处理的国家标准指定容器，确保分析数据的准确性。
9. 问：处理强酸强碱物料，应该用什么罐？
答： 必须使用聚四氟乙烯（PTFE）罐，俗称“塑料王”。它是目前已知化学惰性最强的材料之一，可以耐受包括王水在内的几乎所有化学介质的腐蚀，是强腐蚀性物料研磨或合成的唯一安全选择。
10. 问：如果物料怕氧化，或者需要在惰性气氛下反应怎么办？
答： 需要选用真空球磨罐。这种罐体配备特殊的密封阀和接口，可以抽真空或充入氩气、氮气等惰性气体，从而为活性金属、易氧化物料、或某些危险品的研磨提供安全隔绝的环境。
第三部分：研磨球的选择核心（匹配篇）
11. 问：研磨球可以和罐体材质不一样吗？有什么原则？
答： 可以，但必须严格遵守 “硬度向下兼容”原则：即研磨球的硬度必须≤球磨罐的硬度。例如，氧化锆罐（硬度8.5）可以配氧化锆球（硬度8.5）或玛瑙球（硬度7），但绝不能配硬度更高的刚玉球（硬度9）。
12. 问：最危险的错误匹配是什么？
答： 在软质罐中使用硬质球是最高危错误。例如，在昂贵的玛瑙罐中使用氧化锆球或刚玉球，硬球会在短时间内将玛瑙罐内壁严重磨损甚至撞裂，导致罐体报废并彻底污染样品。
13. 问：氧化锆球应该配什么罐？
答： 最佳搭配是氧化锆罐，组成高纯高效组合。也可以配刚玉罐（硬度更高）、或不锈钢罐（通用经济，但会引入金属污染）。严禁配玛瑙、尼龙、聚四氟乙烯等软质罐。
14. 问：我想混合分散浆料，防止过度粉碎，该用什么球？
答： 应选用聚氨酯研磨球。其外部的高弹性聚氨酯层能提供温和的剪切力和挤压作用，非常适合颜料、油墨、电池浆料、软性生物材料的均质化分散，避免冲击破碎破坏物料结构。
15. 问：研磨金刚石、碳化硅这种超硬材料，有什么选择？
答： 必须启用顶级配置：硬质合金（碳化钨）研磨球配硬质合金球磨罐。这是唯一能在可接受的时间内、以极低自身磨损来研磨这些超硬材料的介质组合，虽然初始投资高，但对于高附加值产品而言综合成本最优。
第四部分：大小、数量与配比的科学
16. 问：研磨球是不是越大越好？
答： 不是。大球质量大，冲击力强，适合破碎大颗粒；小球数量多，接触点多，适合精细研磨和提高均匀性。单一尺寸的球效率有限。
17. 问：研磨球应该如何配比才能效率最高？
答： 推荐采用 “多级配比” 。一个经典的效率配比是：大球（如Φ10mm）: 中球（如Φ6mm）: 小球（如Φ3mm）≈ 4 : 2 : 1（按数量）。这种组合能同时兼顾冲击、研磨和分散，显著缩短研磨时间并改善粒度分布。
18. 问：球磨罐里装多少研磨球合适？
答： 研磨球的总体积应占球磨罐有效容积的30%-50%。实验室常用“三分之一原则”，即装到罐容积的1/3左右。装得太满，球没有运动空间，能量转化为热能，效率反而下降且易过热。
19. 问：物料应该加多少？有没有一个比例？
答： 有，关键参数是 “球料比”（研磨球总质量 : 物料质量）。对于硬脆物料，需要高能量，球料比建议 3:1 到 4:1；对于软韧物料，建议 1.5:1 到 2:1。同时，物料体积不宜超过罐内剩余空间（扣掉球后）的1/2。
20. 问：行星球磨机一次必须同时运行四个罐吗？
答： 不一定，但必须保证动平衡。可以运行两个罐（对角放置），也可以运行一个罐（但必须在其他三个位置放置配平罐，确保总重量对称）。单独运行一个罐而不配平是绝对禁止的，会严重损坏设备。
第五部分：针对典型物料的实战匹配方案
21. 问：研磨锂电池正极材料（如磷酸铁锂），怎么搭配？
答： 首选：氧化锆罐 + 氧化锆球。这是行业标准方案，确保零金属污染和高效率。量产可选：不锈钢内衬氧化锆罐 + 氧化锆球，兼顾强度与纯度。
22. 问：做地质样品微量元素分析，前处理怎么配？
答： 必须使用：玛瑙罐 + 玛瑙球。这是国家标准（GB）方法的要求，旨在杜绝任何金属器皿引入的本底污染，保证分析数据的绝对准确。
23. 问：研磨中药材、茶叶等植物性样品，用什么介质？
答： 这类样品硬度低，主要目标是细胞破壁而非矿物粉碎。推荐尼龙罐 + 尼龙球或不锈钢罐 + 不锈钢球。若样品对铁离子敏感（如某些活性成分），则选尼龙组合。
24. 问：制备氧化铝陶瓷粉体，可以用刚玉罐吗？
答： 不可以。虽然物料是氧化铝，但使用刚玉罐研磨会引入额外的、不可控的铝杂质（来自罐体磨损），影响最终陶瓷的烧结性能和性能。应使用氧化锆罐 + 氧化锆球。
25. 问：研磨石英砂到微米级，如何匹配？
答： 石英硬度为7。推荐刚玉罐 + 氧化锆球（硬度向下兼容），或氧化锆罐 + 氧化锆球。刚玉罐性价比更高；氧化锆组合更纯净、磨损更少。
第六部分：高级技巧与常见误区
26. 问：湿磨和干磨，对介质选择有影响吗？
答： 有。湿磨时，物料浆料可能具有腐蚀性或加速磨损。此时更应关注介质的化学惰性（如用PTFE罐处理酸性浆料）和耐磨性。干磨则需更关注防粘壁（如选用表面光滑的氧化锆或刚玉罐）和粉尘密封。
27. 问：为什么研磨后物料粒度不均匀？
答： 可能原因：1）研磨球单一尺寸，缺少小球进行精细研磨；2）球料比过低，研磨能量不足；3）研磨时间不够；4）物料初始粒度差异太大。建议从优化球径配比和提高球料比入手。
28. 问：设备运行时噪音异常大，可能和介质有关吗？
答： 有关。如果研磨球装填量超过50%，或使用了密度极高（如硬质合金） 的球体但转速设置过高，都可能因冲击能量过大产生异常噪音。请检查装填量并适当降低转速。
29. 问：如何判断研磨球该更换了？
答： 主要看两点：1）肉眼可见的严重变形或碎裂；2）研磨效率显著下降，在相同工艺参数下，达到目标细度所需时间大幅延长。对于高分子球（如聚氨酯），一旦外层破损露出内部铁芯，必须立即更换。
30. 问：对于一种从未处理过的新物料，如何开始试验？
答： 遵循 “安全-高效”两步法：第一步（安全试验）：选用氧化锆罐+氧化锆球，因其硬度高、污染风险低，能快速判断物料的可磨性。设置较低的球料比（2:1）和中低转速进行短时间研磨。第二步（优化试验）：根据第一步结果，调整球料比、球径配比和转速，必要时根据纯度要求更换更经济的介质（如确认不忌金属可换不锈钢）。
科学的匹配是成功研磨的基石。湖南粉体装备研究院有限公司不仅提供从玛瑙、氧化锆到硬质合金的全系列高品质研磨介质，更可为您提供专业的选型指导与工艺开发支持。让专业的我们，助您攻克每一个粉体技术的难关。
