实验振动球磨机：高效制粉的创新解决方案

实验振动球磨机，在行业内通常被称为振动磨或实验室振动磨，是一种基于振动原理的新型高效制粉设备。该设备通过独特的高频振动机制，为实验室和小批量生产提供了高效的粉体处理方案，在材料研究和样品制备领域发挥着重要作用。

这种设备根据结构形式的不同，可分为单筒式、双筒式和三筒式三种类型，满足不同规模和需求的实验要求。在日常使用中，该设备还常被称为振动研磨机、实验振动磨或高效制粉设备，体现了其在粉体加工领域的专业地位。

与传统的球磨设备相比，实验振动球磨机具有更高的能量利用率和更短的 processing 时间，能够快速将各种物料研磨至所需的细度。其独特的工作原理和灵活的操作方式，使其成为现代实验室中不可或缺的重要设备。

工作原理与技术特点

核心工作原理

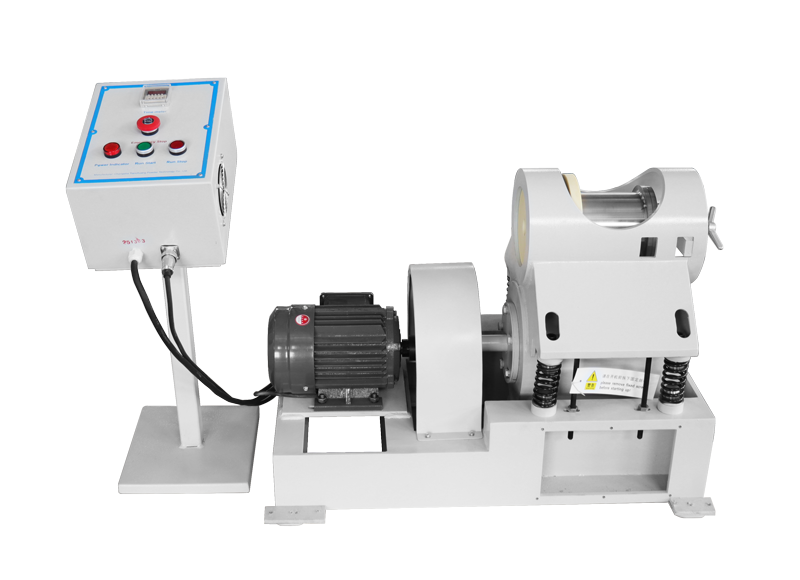

实验振动球磨机基于高频振动研磨原理工作。设备主要由机架、底架、激振器、磨筒、弹簧、电机等核心部件组成。当设备启动时，电机驱动激振器产生强大的激振力，使磨筒作高频小振幅的连续振动。

在这种高频振动环境下，磨筒内的研磨介质产生复杂的运动轨迹，包括自转、公转和相对运动。这些运动对物料产生频繁的冲击与磨剥作用，通过多种机械力的协同效应，实现物料的高效粉碎和均匀混合。

研磨介质在振动过程中的能量密度显著高于传统球磨机，这使得振动球磨机能够在较短时间内完成精细研磨。通过调节振动参数，可以精确控制研磨强度，满足不同物料的加工要求。

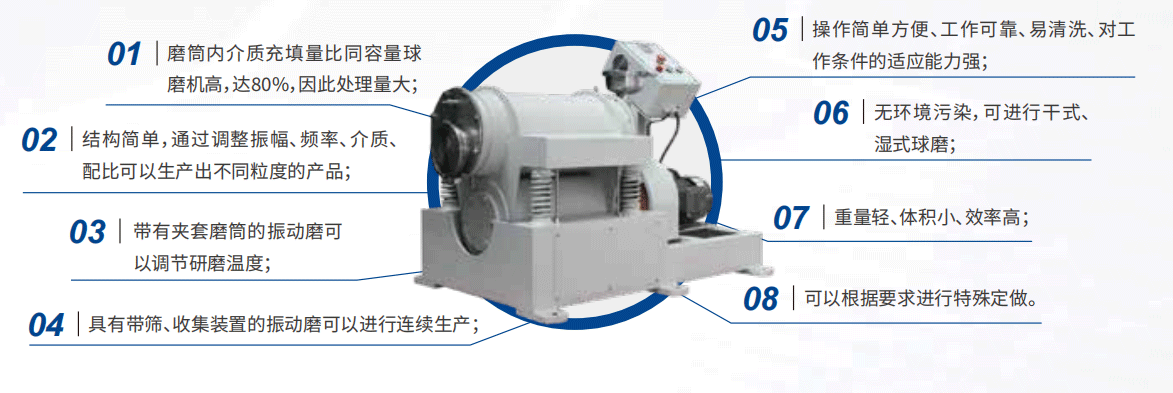

技术特点与优势

实验振动球磨机具有多项显著的技术优势：极高的能量效率使其磨筒内介质充填量可达80%，比同容量传统球磨机高出许多，因此处理量更大，工作效率更高。

灵活的参数调节能力让用户可以通过调整振幅、频率、介质类型和配比等参数，生产出不同粒度的产品，满足多样化的实验需求。这种灵活性使其能够适应从粗磨到超细磨的各种工艺要求。

温度控制功能是另一个重要特点。带有夹套磨筒的振动磨可以通入冷却或加热介质，精确调节研磨温度，这对于热敏性物料的处理尤为重要。

连续生产能力通过配备带筛和收集装置的振动磨实现，满足工业化生产的需要。同时，设备支持干湿两种研磨方式，进一步扩展了其应用范围。

设备还具备结构紧凑、操作简便、易于清洗等特点，重量轻、体积小的设计使其特别适合实验室环境使用。强大的适应性使其能够应对各种复杂的工作条件。

设备结构与配置

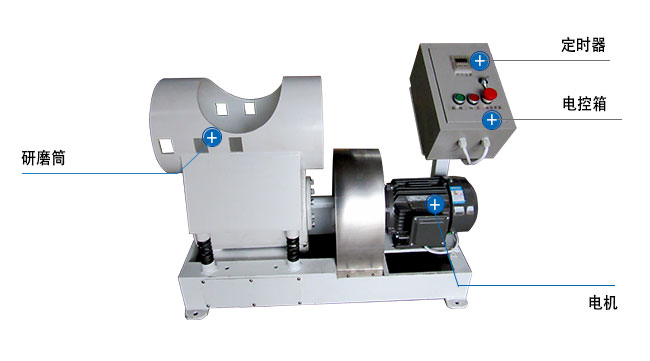

主体结构设计

实验振动球磨机采用模块化设计理念，主要包含以下几个核心部分：机架系统提供稳定的支撑结构，确保设备在高速振动过程中的稳定性；激振系统通过精密的机械设计产生所需的振动频率和振幅。

磨筒组件根据用户需求可配置单筒、双筒或三筒结构，筒体容积从实验室级别的小型号到中试规模的较大型号不等。弹簧减震系统不仅支撑磨筒重量，还起到隔振作用，减少对基础的动载荷。

电机动力的传动系统采用优化设计，确保能量高效传递的同时，降低运行噪音。整机结构在保证功能性的前提下，尽可能简化设计，提高设备的可靠性和维护便利性。

功能配置选项

设备提供丰富的定制化选项，用户可以根据具体需求选择合适的配置。磨筒的内衬材料可选不锈钢、氧化铝陶瓷、氧化锆陶瓷、瓷砖、尼龙、聚四氟乙烯、食用级橡胶或聚氨酯等多种材质，满足不同物料的防污染要求。

温度控制系统通过夹套磨筒实现，可通入冷却水或其他热交换介质，精确控制研磨温度。筛分收集装置的配置支持连续化生产需求，提高工作效率。

此外，设备还可选配变频控制系统，实现转速的无级调节；定时装置确保研磨过程的精确控制；安全保护系统则包括过载保护、温度监控等功能，确保操作安全。

应用领域

电子材料行业

在电子材料领域，实验振动球磨机广泛应用于电子陶瓷、磁性材料、半导体材料的精细研磨。其高效的研磨能力和灵活的工艺调节，能够满足电子材料对粒度分布和纯度的严格要求。

特别是在MLCC介质材料、磁性粉末和电子浆料的制备过程中，设备展现出卓越的性能。高频振动产生的均匀研磨效果，确保电子材料具有一致的物理化学特性。

化工与新材料

化工行业中的催化剂、颜料、染料等材料的超细粉碎离不开实验振动球磨机。其干湿两用的特性，使其能够适应不同物料的处理要求，提供高效的分散和解聚效果。

在新材料研发领域，设备用于纳米复合材料、功能材料的机械合金化处理。通过控制振动参数，可以实现材料的纳米级混合和结构调控，为新材料的开发提供技术支持。

金属与粉末冶金

粉末冶金行业利用实验振动球磨机进行金属粉末的制备和合金化处理。设备的高能量密度使其能够快速实现金属粉末的细化和均匀化，满足精密制造对原料的要求。

对于难熔金属如钨、钼等材料的粉碎，设备表现出传统球磨机无法比拟的效率。同时，在金属化合物如碳化钙等材料的制备中，也发挥着重要作用。

医药与生物技术

在制药领域，实验振动球磨机用于药物原料的超细粉碎和均匀混合。其封闭式设计符合GMP要求，可更换的内衬材料确保不同药物批次间的无污染生产。

生物材料的处理同样受益于设备的精确温控功能。通过调节研磨温度，可以保护热敏性生物材料的活性，提高产品的质量和稳定性。

性能特点与优势

高效处理能力

实验振动球磨机最显著的特点是其卓越的研磨效率。由于磨筒内介质充填量高达80%，远高于传统球磨机，使得单位时间内的处理量大幅提升。这种高充填率结合高频振动，产生了更强的冲击和剪切力，显著缩短了研磨时间。

设备的能量利用率明显优于其他类型的研磨设备。振动产生的机械能更直接地作用于物料粉碎过程，减少了无效能耗，在相同功耗下能够获得更好的研磨效果。

灵活性与适应性

广泛的物料适应性使设备能够处理从软性到硬质的各种材料。通过调整振动参数和研磨介质，可以适应不同硬度、韧性的物料处理要求。干湿两用的特性进一步扩展了其应用范围。

精确的粒度控制能力让用户能够根据需求生产特定粒度的产品。通过优化振幅、频率、介质配比等参数，可以实现从数十微米到亚微米级别的精确粒度控制。

操作与维护便利

简化的操作流程使设备易于掌握和使用。直观的控制界面和灵活的参数调节，降低了操作难度。设备的模块化设计使日常维护和部件更换更加便捷。

良好的清洁性是另一个实用特点。磨筒的可拆卸设计和光滑的内表面，使设备清洗变得简单快捷，有效防止了不同批次物料间的交叉污染。

选型与使用指南

设备选型要点

在选择实验振动球磨机时，需要综合考虑多个因素：处理规模决定选择单筒、双筒还是三筒结构，以及相应的容积大小；物料特性影响内衬材料和研磨介质的选择，需要考虑物料的硬度、粘度和污染敏感性。

工艺要求是另一个重要考量因素。对于需要精确温度控制的工艺，应选择带夹套磨筒的型号；对于连续化生产需求，则需要配置筛分收集装置。

未来发展需求也值得考虑。选择具有一定扩展能力的设备配置，可以更好地适应未来工艺变化和产能扩展的需要。

使用优化建议

为了充分发挥设备性能，建议注意以下几个要点：研磨介质的选择要考虑材质、尺寸和配比，根据物料特性和目标粒度进行优化配置；参数优化需要通过实验确定最佳的振幅、频率和处理时间组合。

日常维护包括定期检查易损件状态、及时更换磨损部件、保持设备清洁等。建立完整的设备使用档案，记录运行参数和维护情况，为设备管理提供依据。

安全操作必须始终重视。使用前检查设备各部件状态，运行中注意观察设备工作情况，发现异常及时处理。严格遵守操作规程，确保人员和设备安全。

实验振动球磨机作为现代粉体加工领域的重要装备，以其高效、灵活和可靠的特点，在科研和工业生产中发挥着越来越重要的作用。正确选择和使用这一设备，将为材料研究和产品开发提供强有力的技术支持。
