高黏度浆料为什么更倾向用三辊研磨机
当浆料黏度偏高、固含量较大，或者颜料、填料在体系中以团聚体形式存在时，常见的球磨与砂磨设备往往面临两个问题：一是物料在罐体内流动性差，研磨介质难以带动整批物料参与有效碰撞；二是分散过程依赖大量溶剂稀释，后续还要脱除，工艺链被拉长。三辊研磨机的工作方式绕开了这两个限制——它不依赖液态介质的流动，而是让高黏度浆料直接通过三根转速不同、间隙递减的辊筒之间，在剪切作用下被反复研磨、分散并输出。
这类设备在油墨、颜料色浆、电子浆料、化妆品膏体、医药软膏、胶黏剂以及部分陶瓷浆料中较为常见。它们的共同特点是：物料本身具有一定黏稠度，能够附着在辊筒表面并被带入剪切区；目标产品要求细度均匀、团聚体打开充分，同时对金属污染、溶剂挥发和批次一致性较为敏感。判断是否适合上三辊研磨机，可以先看三个前提：物料能否稳定上辊、是否允许开放式操作、以及工艺是否接受相对较低的连续处理量。若物料太稀、流动性接近水，辊筒表面无法形成稳定料膜，三辊机的优势就难以发挥，此时更应考虑砂磨或搅拌磨等湿法连续设备。
在湖南粉体的产品序列中，三辊研磨机定位于高黏度物料的细磨与分散，覆盖从实验室配方验证到中小规模生产的不同需求。下面的内容围绕它的原理、结构、参数影响与选型逻辑展开，重点解释为什么这样设计，以及哪些因素会直接改变最终的细度与产能。
三辊研磨机的原理与结构：三根辊筒如何完成研磨和分散

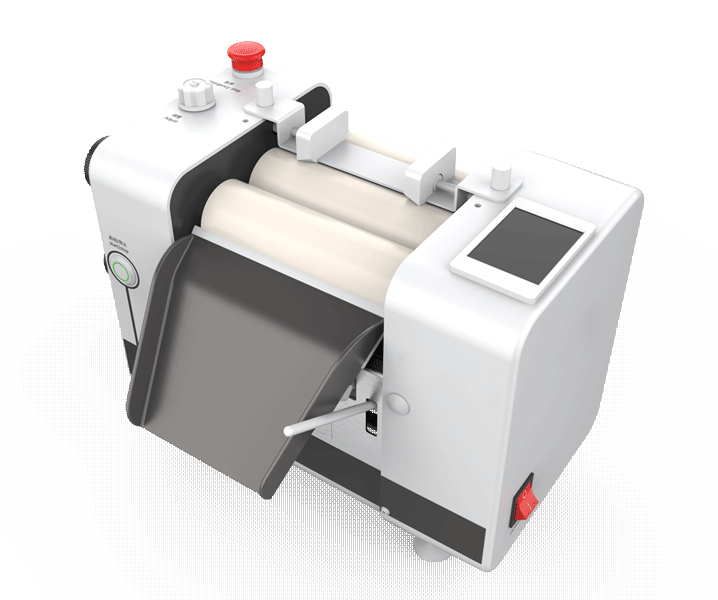

三辊研磨机的核心部件是三根平行排列的辊筒，通常称为进料辊、中辊和出料辊。三根辊筒的转速与间隙沿出料方向逐级变化：进料辊转速最低、间隙最大，中辊次之，出料辊转速最高、间隙最小。浆料从进料辊与中辊之间加入，一部分被带入第一道剪切区，另一部分附着在辊筒表面随旋转被带向下一道间隙，最终由贴附在出料辊表面的刮刀刮下并收集。整个过程中，物料经历多次“进入剪切区—被拉伸—被剥离—再返回”的循环，分散效果来自这些循环的累积，而不是一次通过。
间隙递减与剪切区的形成
研磨与分散的主要作用发生在辊筒之间的窄缝区。当浆料被两辊带入窄缝，靠近辊面的料层与中间料层之间产生速度差，团聚体在剪切与拉伸的共同作用下被撕开，润湿剂与分散剂得以进入颗粒的新鲜表面。间隙沿出料方向逐级减小，意味着物料每通过一道间隙就被强制挤压一次，粒径分布随之收窄。需要强调的是，间隙并不是越小越好：间隙过小会带来剧烈温升和过高的线压力，可能造成辊面磨损、料膜破裂甚至设备过载，具体数值需结合物料黏度、目标细度与辊筒材质确定。
转速比、刮刀与冷却结构

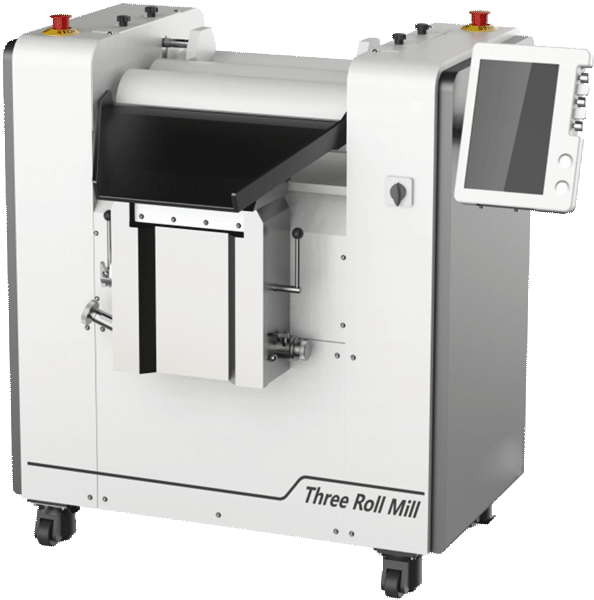

三根辊筒之间保持一定的转速差，是形成剪切的前提。速比过小，剪切不足，出料细度下降；速比过大，发热与机械负荷同步上升，长期运行对轴承与传动系统不利。刮刀贴合在出料辊表面，把完成剪切的料膜完整剥离，刮刀压力与安装角度会影响出料是否干净、是否出现返料或料膜堆积。冷却系统贯穿辊筒内部，通过循环水带走剪切产生的热量，控制辊面温度，防止热敏物料变色、结皮或分散剂失效。机架、轴承与间隙调节机构则决定调节的重复性——批次之间能否复现同一细度，很大程度上取决于这套机械结构的稳定性与刚性。
影响细度与产能的关键参数
同一台三辊研磨机在不同参数组合下，结果可能相差很大。理解每个参数的作用方向与代价，比记住一组所谓标准值更有意义。
辊筒间隙
间隙是决定成品细度的首要因素，也是现场调整最频繁的参数。出料侧间隙越小，通过剪切区的料层越薄，团聚体受到的剪切应力越高，细度通常越好；代价是产量下降、温升上升。实际操作中常见的做法是分级调整：先用较大间隙完成润湿与初步分散，再逐步收窄间隙做精磨。对于含硬质颗粒的物料，还需要评估辊筒材质的耐磨性，避免因磨损导致间隙失真、细度漂移。换产时重新标定间隙，应成为固定动作。
辊筒转速
转速提高会带来两个方向相反的效应：一方面，单位时间内通过剪切区的次数增加，分散效率提升，产能提高；另一方面，剪切速率与发热量同步上升，料膜可能因离心作用被甩离辊面，出现飞料或上料困难。高黏度物料的转速上限往往不是由电机功率决定，而是由物料能否稳定附着在辊面上决定。因此转速设定需要与黏度、间隙、冷却能力一起考虑，单独讨论电机功率意义有限。
冷却水温度与流量
对热敏体系而言，冷却不是辅助条件，而是能否稳定生产的前提。辊面温度升高会降低物料黏度，短期看有利于流动，但会削弱剪切效果，并可能引起溶剂挥发、树脂结皮、颜料色相偏移。冷却水的进出温差可以反映实际带走的热量：温差过大，说明冷却能力接近极限，此时继续收紧间隙或提高转速都不明智。冷却水质同样需要注意，避免结垢堵塞辊筒内腔通道，造成局部过热。
刮刀状态与出料管理
刮刀磨损或压力不均，会造成出料厚薄不一、部分物料残留在辊面被反复剪切。残留料在高温高剪切下停留时间过长，可能出现局部过磨、色差或杂质混入。建议把刮刀检查纳入日常点检，并留意出料是否出现条纹、结块或颜色不一致。进料方式同样影响结果：连续、均匀地供料比一次性倾倒更有利于料膜稳定，出料量也会更平稳。
哪些物料适合上三辊机，哪些需要重新评估
物料适配性可以从黏度、固含量、颗粒硬度与溶剂体系四个维度判断。
- 黏度与触变性：物料需要在辊面上形成连续料膜。黏度过低会流淌、无法上辊；过高则难以被带入剪切区，出现打滑。
- 固含量与初始粒径：高固含量、团聚严重的体系最需要强剪切；但若进料本身含有大颗粒或硬质杂质，应先过滤或预分散，避免损伤辊面。
- 颗粒硬度：硬质填料对辊筒材质要求更高，陶瓷辊与硬化处理辊面在耐磨性和金属污染控制方面各有取舍。
- 溶剂与挥发性：开放式操作意味着挥发不可避免，溶剂型体系需要考虑通风与回收，水性体系则要关注干燥结皮。
污染控制与清洗
三辊机的污染来源主要有三处：辊面磨损带来的金属离子、清洗不彻底造成的交叉污染，以及密封与轴承部位的润滑介质渗漏。对电子浆料、医药与化妆品类物料，通常会在选型阶段就明确辊筒材质与接触部件要求；生产中则通过专用清洗料、溶剂擦洗与拆卸检查来控制残留。换批清洗的顺序建议从软质工具、溶剂擦拭到干运转检查，避免用硬质刮具损伤辊面。清洗后如果发现出料仍有杂点，应优先排查刮刀与接料部位，而不是立刻调整间隙。
三辊研磨机的选型与使用要点
选型时容易被单一指标带偏，比如只看能达到多细。更实用的做法是把需求拆成几组相互制约的条件，再判断设备配置能否同时满足。
- 先确定产量与批次方式：实验室配方验证多用小辊径设备，试错成本低；中试与产线则要考虑连续供料、出料收集与在线温控能力。
- 再确定物料与接触材质：根据溶剂体系、酸碱性与洁净度要求，选择辊筒材质与表面处理方式。
- 确认间隙调节方式与重复性：手轮调节与液压调节在精度、劳动强度和一致性上存在差异，需结合换产频率判断。
- 核对冷却与驱动配置：冷却通道设计、水温控制方式、电机调速范围，决定工艺窗口的宽窄。
- 评估安全与操作细节：辊筒夹点防护、急停装置、清洗空间与接料方式，直接影响日常使用的顺畅程度。
关于具体型号、辊径、电机功率与处理量，需结合物料性质及工艺条件确定，不宜脱离实际配方直接套用样本数据。更可靠的方式是带着代表性物料做上机试验，记录不同间隙与转速下的细度、出料温度与产能，形成自己的工艺窗口。上机前可先浏览三辊研磨机产品页，了解设备结构与适用范围，再确认试样安排。
常见问题
三辊研磨机与砂磨机、球磨机怎么分工
三辊机更适合高黏度、需要强剪切的膏状或厚浆体系；砂磨机适合中低黏度、可泵送浆料的连续生产；球磨机适合干法或湿法的批量粉碎。三者并非互相替代，很多工艺会先用球磨或砂磨预分散，再用三辊机做精分散与细度收口。
细度达不到要求，先调间隙还是先调转速
建议先核对上料状态与刮刀：料膜不稳定或出料残留时，单纯收紧间隙只会加剧发热与磨损。料膜正常而细度不足，再按“小幅收紧出料间隙—观察温升—必要时提高转速”的顺序调整，每次只改一个变量，便于判断效果来源。
辊筒温度偏高怎么办
优先检查冷却水流量、进出温差与管路结垢情况，其次评估是否间隙过小或转速过高。若物料本身黏度高、产热量大，可考虑降低单次处理量、分批出料，或调整配方中的溶剂比例以改善流动性，而不是单纯加装更大功率的驱动。
如何判断辊面是否需要修磨
当同一参数下细度持续变差、出料出现周期性条纹，或间隙调节后两端出料明显不均时，应检查辊面平整度与刮刀贴合状态。修磨需由专业人员进行，修磨后要重新标定间隙与转速参数，并重新记录基准数据。
把三辊研磨机用好，关键不在于把间隙调到极限，而在于让料膜、剪切与冷却三者保持平衡。建议在正式投产前建立参数记录表，把物料批次、辊面温度、间隙设定、转速与对应细度一并留档；当原料或配方发生变化时，这份记录往往比设备说明书更有参考价值。若需要进一步确认机型配置或安排上机试验，可通过三辊研磨机页面了解结构特点，再结合自身工艺条件做判断。
