卧式螺带混合机为何成为粉体与浆料混合的首选设备

在粉体加工和化工生产领域，混合均匀度直接决定了最终产品的品质稳定性。无论是腻子膏的细腻度、真石漆的色彩一致性，还是医药粉末的成分均匀性，混合环节都扮演着不可替代的角色。卧式螺带混合机凭借其独特的双层螺旋对流结构，在粉体与粉体、粉体与胶浆液的混合场景中表现出色，成为众多行业首选的混合设备。

湖南粉体装备研究院有限公司生产的ZQ系列卧式螺带混合机，通过内外螺旋叶片的协同运动，实现了物料在短时间内的高效均匀混合。该设备传动主轴上布置双层螺旋叶片，内部螺旋将物料向外侧输送，外部螺旋将物料向内部聚集，形成低动力高效的混合环境。

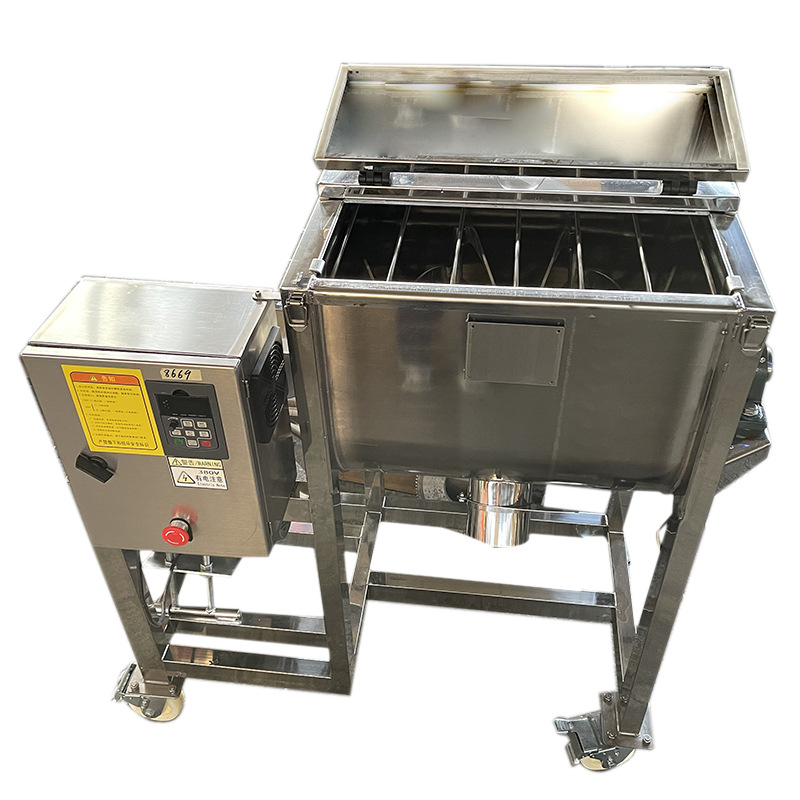

湖南粉体装备研究院ZQ系列卧式螺带混合机

卧式螺带混合机的工作原理与结构特点

双层螺旋对流混合原理

卧式螺带混合机的核心在于其双层螺旋叶片设计。安装于搅拌轴上的内外径螺旋带动桶体内物料，使搅拌器在桶体内最大范围翻动物料。具体运动方式如下：

搅拌装置工作时，内螺旋带动靠近轴心处物料做轴心旋转，轴向由内至两侧推动；外螺旋带动靠近桶壁物料做轴心旋转，轴向由两侧至内推动。这种对流运动使物料在桶体内不断翻滚、交叉、渗透，最终实现均匀混合。

与传统单轴搅拌设备相比，双层螺旋对流结构的混合效率提升了30%以上。原因在于对流运动覆盖了桶体内所有区域的物料，不存在搅拌死角，尤其适用于粉体物料中常见的不均匀分布问题。

传动结构设计

ZQ系列卧式螺带混合机采用电机与搅拌主轴通过摆线针轮式减速机直联的传动方式。这种设计具有以下优势：

• 结构简单：减少了传动环节，降低了故障率
• 运行可靠：摆线针轮减速机具有承载能力强、传动效率高的特点
• 维护方便：直联结构减少了皮带或链条等易损件，日常维护成本低

摆线针轮减速机的传动效率通常可达90%以上，远高于蜗轮蜗杆减速机的70%-80%。这意味着在相同功率条件下，卧式螺带混合机能够输出更大的搅拌扭矩，提升混合效果。

卧式螺带混合机选型参数详解

有效容积的选择

有效容积是卧式螺带混合机选型的首要参数。选择时需要考虑两个关键因素：

装料系数：卧式螺带混合机的装料系数通常为0.4-0.6，即实际装料量占桶体总容积的40%-60%。装料过多会导致物料无法充分翻动，装料过少则降低设备利用率。

批次产量需求：根据每批次需要混合的物料量，选择适当容积的设备。例如，每批次需要混合500kg密度为0.8g/cm³的粉体，所需有效容积约为625L，考虑装料系数后，桶体总容积应选择1000L-1500L的规格。

电机功率的匹配

电机功率的选择与以下因素密切相关：

• 物料特性：粉体的堆密度、流动性、粘度等
• 混合类型：固-固混合所需功率较低，固-浆混合需要更大功率
• 容积大小：容积越大，所需电机功率越高

对于粘稠物料的混合，电机功率通常需要比同容积的干粉混合设备增加20%-30%。湖南粉体装备研究院的ZQ系列卧式螺带混合机针对不同物料特性提供了多种功率配置，用户可根据实际需求选择。

出料方式的选择

出料方式直接影响生产效率和物料残留率，ZQ系列提供两种出料方式：

气动开门结构：适用于粉体物料，卸料速度快，桶内残余少。气动开门通过气缸驱动，开启迅速，适合频繁批次生产。

蝶阀出料：分为手动蝶阀和气动蝶阀两种。手动蝶阀经济适用，适合小批量、低频次出料；气动蝶阀密封性好，适合对清洁度要求高的场合。对于高细度或半流体物料，蝶阀出料能有效防止泄漏。

卧式螺带混合机的应用场景分析

固-固混合：干粉与粉体的均匀混合

在干粉砂浆、腻子粉、耐火材料等行业，多种粉体原料需要按配比均匀混合。卧式螺带混合机的双层螺旋对流结构能够在3-5分钟内将不同密度、不同粒径的粉体充分混合，达到规定的均匀度标准。

以腻子粉生产为例，其配方通常包含重质碳酸钙、滑石粉、白水泥、胶粉等多种成分，各组分密度差异较大。卧式螺带混合机通过内外螺旋的对流运动，有效克服了密度差异导致的偏析问题，确保成品腻子粉的施工性能一致。

含有玻化微珠的干粉砂浆料特别推荐使用卧式螺带混合机，原因在于其混合速度快，能够在较短时间内完成混合，减少玻化微珠在搅拌过程中的破损率。

固-浆混合：粉体与胶浆液的高效复合

在真石漆、腻子膏等产品的生产中，需要将粉体原料与液态胶黏剂均匀混合。卧式螺带混合机的外螺旋能够将桶壁附近粘稠的浆液向中心推送，内螺旋则将中心区域的干粉向两侧分散，两者交汇形成均匀的膏状物料。

行业应用要点

卧式螺带混合机的加热与冷却配置

夹套加热方案

在部分生产场景中，混合过程需要保持一定温度或对物料进行加热处理。ZQ系列卧式螺带混合机可配置夹套，提供两种加热方式：

电加热：直接在夹套内安装电加热管，操作方便，无需外部配套设施。但升温速度相对较慢，能耗较高，适合小容积设备或对温控精度要求不高的场合。

导热油加热：需配置油锅和导油动力管道，初始投资较大。但升温速度快，能耗较低，温度控制精确稳定，适合大容积设备或对温度均匀性要求高的生产场景。

冷却方案

冷却方案相对简单，可直接向夹套内注入冷却水。由于夹套换热面积大，冷却速度快，能够在较短时间内将物料温度降至工艺要求范围。这一特点在热敏性物料的混合中尤为重要，如某些化工原料在混合过程中会产生放热反应，需要及时降温以防止物料变质。

卧式螺带混合机的材质选择与表面处理

材质选择是影响设备使用寿命和产品品质的关键因素。湖南粉体装备研究院根据不同行业的卫生和防腐要求，提供多种材质和表面处理方案：

材质分类

普通碳钢：适用于一般物料的混合，如建材、耐火材料等行业。成本较低，适合预算有限的用户。

不锈钢：适用于有卫生或防腐要求的物料，如食品、医药、化妆品等行业。304不锈钢是最常用的选择，316L不锈钢则适用于腐蚀性较强的环境。

高标号不锈钢/内衬耐腐层：适用于腐蚀性较大的物料，如某些化学品、酸碱性浆料。内衬耐腐层可在碳钢基体上提供可靠的防腐保护，兼顾强度和耐腐蚀性。

表面处理等级

• 粗抛：适用于一般工业用途，表面粗糙度Ra≤3.2μm
• 精抛：适用于食品、医药行业，表面粗糙度Ra≤0.8μm
• 镜面抛光：适用于高卫生级别要求，表面粗糙度Ra≤0.2μm，便于清洁和消毒

卧式螺带混合机选型注意事项

适用与不适用场景

卧式螺带混合机特别适用于粘稠物料的混合，在腻子膏、真石漆等产品的生产中优势明显。但需要注意，纤维含量较大、密度差异大的物料混合不建议使用该设备。原因在于：

• 纤维物料容易缠绕在螺旋叶片上，影响混合效果
• 密度差异过大的物料在混合过程中容易产生分层，难以达到均匀混合的目标

对于以上场景，建议考虑三维混合机或V型混合机等以翻转为主要混合方式的设备。

产能规划与设备匹配

在进行选型时，还需要考虑产能规划。单批次混合时间通常为5-15分钟（含进出料时间约20-30分钟/批次），按照每天工作8小时计算，日产量约为15-24批次。用户应根据实际产量需求，合理选择设备容积，避免设备过大造成产能浪费或设备过小无法满足生产需求。

对于大批量连续生产的场景，可考虑配置自动化进出料系统，与真空上料机配合使用，实现自动上料，提高生产效率。

安装与维护要求

卧式螺带混合机的安装需要注意以下几点：

• 设备基础应水平牢固，避免运行时产生振动
• 电机接线需确保转向正确（可参考设备标识）
• 摆线针轮减速机首次运行前需加注润滑油
• 定期检查螺旋叶片与桶壁间隙，防止磨损后间隙过大影响混合效果

日常维护主要包括减速机润滑油的定期更换、密封件的检查更换、螺旋叶片的磨损检查等。湖南粉体装备研究院提供完善的售后服务和技术支持，确保设备长期稳定运行。

总结：卧式螺带混合机选型的核心逻辑

卧式螺带混合机的选型核心逻辑可归纳为三步：

第一步：确定混合类型与物料特性。固-固混合还是固-浆混合，物料的密度、粘度、腐蚀性等特性决定了材质和功率的选择方向。

第二步：计算所需容积和功率。根据批次产量和装料系数确定设备容积，根据物料特性和混合类型选择电机功率。

第三步：选配出料方式和附加功能。根据物料特性选择出料方式（气动开门或蝶阀），根据工艺需求决定是否配置加热/冷却夹套。

湖南粉体装备研究院有限公司生产的ZQ系列卧式螺带混合机，涵盖从小型实验到大型生产的全系列规格，可满足不同行业的混合需求。更多产品信息可访问混合系列产品中心了解详情。
